Описание продукта

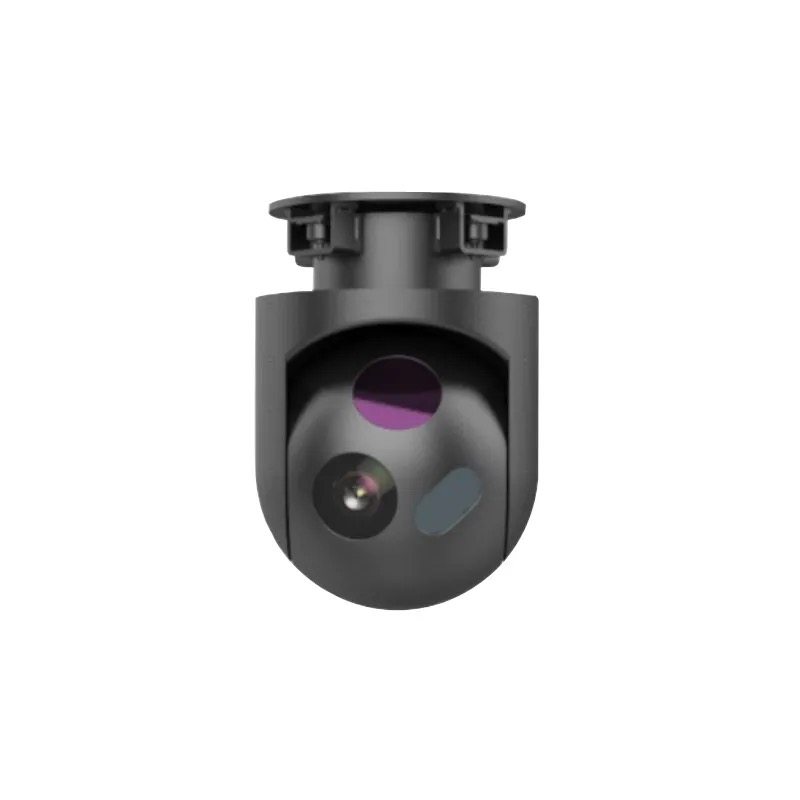

Двухкоординатный трёхобъективный подвес CQ‑S2180T объединяет в себе:
- Охлаждаемую инфракрасную камеру высокого разрешения (640 × 512)
- Электрооптическую камеру (EO) с 30‑кратным увеличением и выводом изображения в формате Full HD 1080p
- Высокоточный лазерный дальномер с дальностью действия 5 км
- Высокоточный стабилизатор
Стабилизация подвеса отличается высокой точностью — устройство способно отслеживать цель и точно определять её местоположение. Оно может работать днём и ночью, быстро осматривать обширные территории. Основное применение — поиск и спасение людей на суше и на море.
Технические характеристики
- Возможность перемещения по двум степеням свободы — по азимуту и тангажу
- Способность подавлять помехи от носителя и стабилизировать линию прицеливания
- Многодиапазонное обнаружение в среднем ИК‑диапазоне (MWIR) и электрооптическом диапазоне (EO): возможность выводить инфракрасное и электрооптическое изображение, а также измерять дальность до цели
- Наличие функции автоматического сопровождения цели
- Приём команд управления от главной компьютерной системы и управление направлением и сканированием подвеса, захватом/освобождением цели, измерением дальности, зумом и т. д.
- Передача главной компьютерной системе инфракрасного и электрооптического изображения, данных о дальности до цели, рабочем состоянии системы, состоянии камеры, положении оптической оси и угловой скорости
- Автоматическое обнаружение неисправностей и отправка отчётов о них
- Функция записи изображения (в разработке)
- Предоставление пакета SDK для главной компьютерной системы с целью вторичной разработки
- Возможность установки на крупные дроны, летательные аппараты, суда и т. д.
Технические параметры
|
Модель |
CQ-S2180T |
|
|
Инфракрасная камера |
Разрешение детектора |
640×512 |
|
Размер пикселя |
15 мкм |
|
|
Рабочий диапазон волн |
3 мкм - 5 мкм |
|
|
NETD |
Не более 50 мК |
|
|
Фокусное расстояние |
30 – 300 мм плавный зум |
|
|
Частота кадров |
Не менее 50 Гц |
|
|
Поле зрения (FOV) |
18,3° × 14,6° – 1,83° × 1,46° (по горизонтали × по вертикали, погрешность 5 %) |
|
|
EO (электрооптическая) камера |
Разрешение |
1920×1080 |
|
Фокусное расстояние |
4,3 - 129 мм |
|
|
Поле зрения (FOV) |
63,7° - 2,3° |
|
|
Оптическое увеличение |
30-кратное увеличение |
|
|
Метод масштабирования |
Автофокус |
|
|
Лазерный дальномер |
Рабочий диапазон |
1,55 мкм |
|
Дальность измерения |
100 – 5000 м (при видимости не менее 15 км) |
|
|
Точность измерения расстояния |
Не более 5 м |
|
|
Частота повторения |
Не менее 5 Гц |
|
|
Сервоплатформа |
Угол по азимуту |
360° × n |
|
Угол наклона (тангаж) |
От -80° до +50° |
|
|
Точность стабилизации |
Не более 0,1 мрад (1σ) |
|
|
Максимальная угловая скорость |
По азимуту не менее 60°/с, по тангажу не менее 60°/с |
|
|
Максимальное угловое ускорение |
По азимуту не менее 100°/с², по тангажу не менее 100°/с² |
|
|
Точность углового позиционирования |
Не более 1 мрад (1σ) |
|
|
Системные параметры |
Напряжение питания |
28В DC ±4В |
|
Потребляемая мощность |
В штатном режиме: не более 100 Вт; в пиковом режиме: не более 300 Вт |
|
|
Масса |
Не более 25 кг |
|
|
Габариты |
Не более 281 мм × 281 мм × 401 мм |
|
|
Интерфейс |
Интерфейс управления |
RS422 |
|
Интерфейс видеовыхода |
Двухканальный SDI / FE (быстрый Ethernet) |
|
|
Устойчивость к внешним условиям |
Рабочая температура |
От -40°C до +55°C |
|
Температура хранения |
От -40°С до +60°С |
|
|
Модель |
Стоимость, доллары США |
|
CQ-S2180T |
По запросу |
