Описание продукта

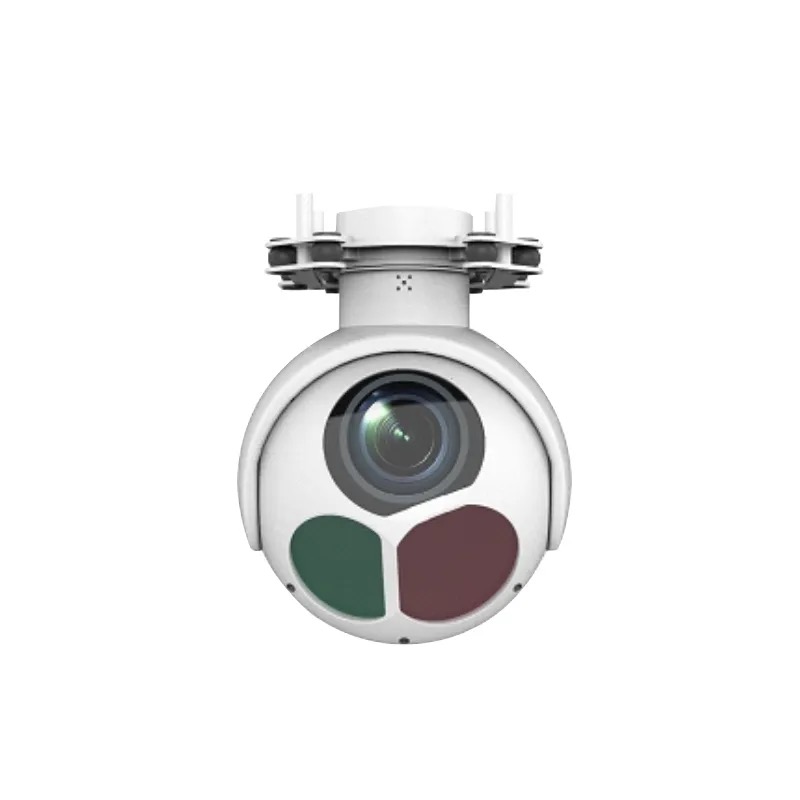

Двухкоординатный трёхобъективный подвес CQ‑S1140T объединяет полупроводниковый лазерный дальномер (максимальная дальность действия — до 3 км, точность — менее 2 метров), инфракрасную камеру высокого разрешения (640×512), электрооптическую (EO) камеру высокой чёткости с 30‑кратным оптическим зумом и высокоточный гиростабилизатор.
Стабилизация подвеса отличается высокой точностью. Устройство может работать днём и ночью, быстро осматривать большие территории или обследовать объекты на близком расстоянии, недоступные для человека. Одновременно оно способно отслеживать выбранную цель и точно определять её местоположение.
Технические характеристики
- Продвинутые алгоритмы обработки инфракрасного изображения, позволяющие получать инфракрасные снимки высокого разрешения с чётко очерченными контурами
- Возможность 2‑кратного и 4‑кратного электронного увеличения инфракрасного изображения
- Электрооптический объектив с автофокусировкой, удобная настройка для сцен с разной глубиной резкости
- 30‑кратный оптический зум для съёмки изображений на большом расстоянии — возможность получать более чёткие изображения в режиме реального времени с земли
- Отображение изображения в режиме «картинка в картинке»: легко переключаться между полноэкранным электрооптическим (EO) и инфракрасным (IR) режимами в зависимости от текущих потребностей
- Обширная информация на экранном дисплее (OSD), включая данные об инфракрасном и электрооптическом фокусном расстоянии, угле обзора кадра и т. п., — для удобного восприятия соответствующих данных
- Гибкое отслеживание цели: в инфракрасном (IR) или электрооптическом (EO) режиме; непрерывный зум при отслеживании в EO‑режиме
- Двухосевая стабилизация, вращение на 360° без ограничения поля зрения — гарантировано стабильное и плавное изображение
- Отличная амортизирующая способность, эффективно изолирующая помехи, создаваемые стабилизатором
- Возможность установки на БПЛА, пилотируемые летательные аппараты, суда, транспортные средства и т. д.
Технические параметры
|
Модель |
CQ-S1140T |
|
|
Инфракрасная камера |
Детектор |
Неохлаждаемая фокальная плоскость |
|
Разрешение детектора |
640×512 |
|
|
Размер пикселя |
12 мкм |
|
|
Рабочий диапазон волн |
8 мкм - 14 мкм |
|
|
Фокусное расстояние |
35 мм (фиксированный объектив) |
|
|
Поле зрения (FOV) |
12°×10° (погрешность не более 5%) |
|
|
Увеличение |
1-4 непрерывно регулируемый зум |
|
|
EO (электрооптическая) камера |
Разрешение |
1920×1080 |
|
Фокусное расстояние |
4,3 - 129 мм |
|
|
Поле зрения (FOV) |
63,7° - 2,3° |
|
|
Оптическое увеличение |
30-кратное увеличение |
|
|
Метод масштабирования |
Автофокус |
|
|
Лазерный дальномер |
Длина волны |
1540 нм |
|
Диапазон |
50 м - 3000 м (видимость не менее 15 км) |
|
|
Точность измерения расстояния |
Не более 2 м |
|
|
Частота повторения |
Не менее 5 Гц |
|
|
Сервоплатформа |
Угол по азимуту |
360° × n |
|
Угол наклона (тангаж) |
От -120° до +90° (0° по горизонтали, отрицательные значения — вниз, положительные — вверх) |
|
|
Точность стабилизации |
Не более 0,1 мрад (1σ) |
|
|
Максимальная угловая скорость |
По азимуту не менее 60°/с, по тангажу не менее 60°/с |
|
|
Максимальное угловое ускорение |
По азимуту не менее 100°/с², по тангажу не менее 100°/с² |
|
|
Точность углового позиционирования |
Не более 5 мрад (1σ) |
|
|
Системные параметры |
Отслеживание |
Опционально |
|
Напряжение питания |
28ВDC±3В |
|
|
Потребляемая мощность |
Не более 25 Вт (в среднем) |
|
|
Масса |
Не более 2 кг |
|
|
Габариты |
Не более 155 мм × 140 мм × 210 мм |
|
|
Интерфейс |
Интерфейс управления |
RS422 / RS232 |
|
Интерфейс видеовыхода |
HDMI / SDI / FE (быстрый Ethernet) |
|
|
Условия эксплуатации |
Рабочая температура |
От -20°C до +55°C (-40°C опционально) |
|
Температура хранения |
От -40°С до +60°С |
|
|
Степень защиты |
Защита от небольшого дождя |
|
|
Модель |
Стоимость, доллары США |
|
CQ-S1140T |
По запросу |
