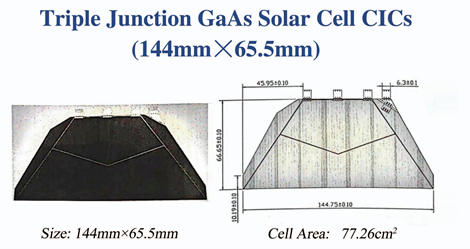

Размер: 144 мм × 65.5 мм
Конструктивные и механические данные (CIC 144×65.5):
|
Параметр |
Значение |
Единица |
|
Базовый материал |
GaInP/GaAs/Ge на Ge подложке |
|
|
Просветляющее покрытие |
TiO₂/Al₂O₃ |
|
|
Размеры (Д × Ш) |
(144.75 ± 0.1) × (66.65 ± 0.1) |
мм² |
|
Площадь элемента |
77.26 |
см² |
|
Вес/площадь |
116 ± 15 |
мг/см² |
|
Толщина CIC |
340 ± 25 |
мкм |
|
Тип защитного стекла |
KFB 120 |
|
|
Толщина защитного стекла |
120 ± 20 |
мкм |
|
Межсоединения (3x спереди / 1x диод) |
Ковар с серебряным покрытием |
|
|
Толщина межсоединений |
25 |
мкм |
|
Размер межсоединения |
(7.5 ± 0.1) × (6.3 ± 0.1) |
мм² |
|
Защита шунтированием |
Внешний Si диод |
Электрические данные (CIC 144×65.5):
|
Параметр |
Значение |
Единица |
|
Среднее напряжение холостого хода (Voc) |
2730 |
мВ |
|
Средний ток короткого замыкания (Isc) |
1315 |
мА |
|
Напряжение макс. мощности (Vmp) |
2400 |
мВ |
|
Ток макс. мощности (Imp) |
1280 |
мА |
|
Средняя эффективность (1353 Вт/м²) |
29.5 |
% |
Радиационная деградация (CIC 144×65.5):
|
Параметр |
1E14 |
5E14 |
1E15 |
|
Im/Im0 |
0.99 |
0.97 |
0.93 |
|
Vm/Vm0 |
0.96 |
0.93 |
0.92 |
|
Pm/Pm0 |
0.95 |
0.90 |
0.85 |
Защита от затенения (CIC 144×65.5):
|
Параметр |
Значение |
|
Внешний кремниевый защитный диод |
|
|
Прямое напряжение (1.5 А) |
≤ 1 В |
|
Обратный ток (4 В) |
≤ 200 мкА |
|
Рабочая температура |
от -150 до 250 °C |
Температурные коэффициенты (CIC 144×65.5):
|
Параметр |
BOL |
5E14 |
1E15 |
Единица |
|
Плотность тока короткого замыкания (Jsc) |
11.0 |
10.0 |
13.0 |
мкА/см²/°C |
|
Напряжение холостого хода (Voc) |
-5.9 |
-6.1 |
-6.3 |
мВ/°C |
|
Плотность тока макс. мощности (Jmp) |
9.0 |
9.5 |
15.0 |
мкА/см²/°C |
|
Напряжение макс. мощности (Vmp) |
-6.0 |
-6.2 |
-6.5 |
мВ/°C |
Предельные значения (CIC 144×65.5):
|
Параметр |
Значение |
|
Поглощательная способность |
≤ 0.92 |
|
Испытание на отрыв (при 45°) |
≥ 0.83 Н/мм² |
|
Статус |
Квалифицирован |
