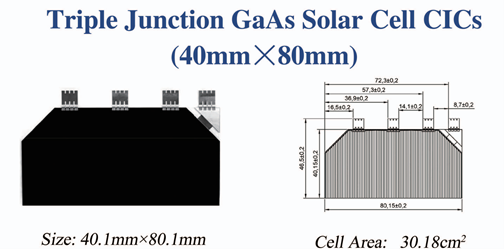

Размер: 40.1 мм × 80.1 мм
Площадь элемента: 30.18 см²
Конструктивные и механические данные (CIC 40×80):
|
Параметр |
Значение |
Единица |
|
Материал подложки |
P-Ge |
|
|
Базовый материал |
GaInP/GaAs/Ge |
|
|
Толщина |
150 ± 20 |
мкм |
|
Метод пайки/сварки |
Сварка или пайка |
|
|
Просветляющее покрытие |
TiO₂/Al₂O₃ |
|
|
Защитное стекло (Coverglass) |
KFG 120 |
|
|
Толщина защитного стекла |
120 |
мкм |
|
Размер CIC |
40.1+0.05 × 80.1+0.05 |
мм² |
|
Толщина CIC |
300 ± 25 |
мкм |
|
Толщина межсоединений |
30 |
мкм |
|
Средний вес |
≤ 115 |
мг/см² |
|
Защита шунтированием |
Si диод |
Дополнительные опции: 1. Защитные стекла другой толщины могут быть изготовлены по запросу. 2. Защитное стекло ITO доступно по запросу.
Типовые рабочие характеристики (CIC 40×80):
|
Электрические параметры при AM0 (1353 Вт/м², T=25°C) |
Значение |
Единица |
|
Эффективность η bare |
30 |
% |
|
Напряжение холостого хода (Voc) |
2.74 |
В |
|
Плотность тока короткого замыкания (Jsc) |
17.4 |
мА/см² |
|
Напряжение макс. мощности (Vmp) |
2.42 |
В |
|
Плотность тока макс. мощности (Jmp) |
16.8 |
мА/см² |
Радиационная стойкость при облучении электронами 1 МэВ, отношения EOL/BOL (CIC 40×80):
|
Параметр |
0 |
1E14 |
5E14 |
1E15 |
|
Voc/Voc0 |
1.00 |
0.96 |
0.94 |
0.92 |
|
Isc/Isc0 |
1.00 |
0.99 |
0.96 |
0.93 |
|
Pmp/Pmp0 |
1.00 |
0.96 |
0.90 |
0.86 |
Шунтирующий диод (CIC 40×80):
|
Параметр |
Значение |
|
Прямое напряжение (+2.5 А) |
< 1.0 В |
|
Обратный ток (-4.5 В) |
< 0.7 мА |
Межсоединения (CIC 40×80):
|
Тип |
Серебро |
Ковар с серебряным покрытием |
|
Испытание на отрыв при 45° (одна точка) |
> 1.6 Н |
> 1.6 Н |
Количество точек сварки межсоединений: 4 точки/шт.
Тепловые свойства (CIC 40×80):
|
Параметр |
Значение |
|
Коэффициент поглощения |
≤ 0.89 |
|
Полусферическая излучательная способность |
0.82 ± 0.03 |
Температурные коэффициенты (CIC 40×80) (диапазон 20°C–80°C):
|
Параметр |
Значение |
Единица |
|
Плотность тока короткого замыкания (Jsc) |
12.0 |
мкА/см²/°C |
|
Напряжение холостого хода (Voc) |
-5.6 |
мВ/°C |
|
Плотность тока макс. мощности (Jmp) |
9.0 |
мкА/см²/°C |
|
Напряжение макс. мощности (Vmp) |
-5.8 |
мВ/°C |
