Пластины и подложки из фосфида индия (InP)

Подложки и пластины для выращивания полупроводниковых пленок.

Предлагаются пластины Si, Ge, GaAs, InP, InAs, SiC и GaSb, готовые к EPI.

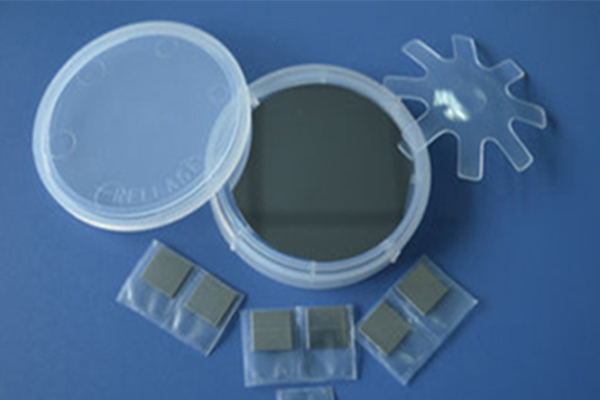

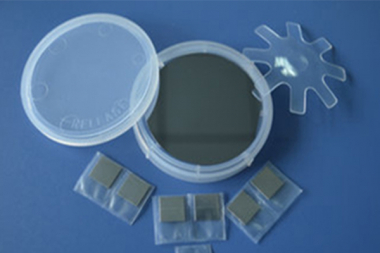

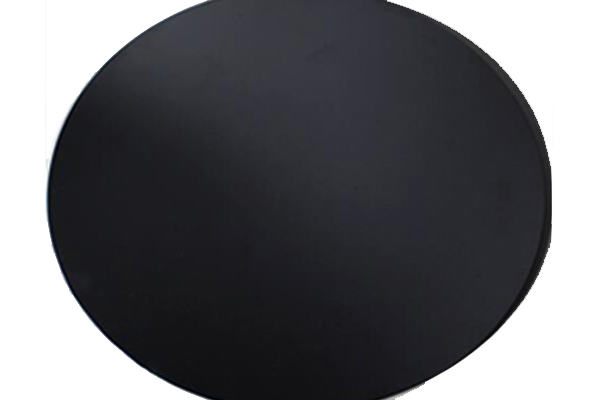

Пластины и подложки из фосфида индия (InP).

• Высокая подвижность электронов, хорошая радиационная стабильность и большая ширина запрещенной зоны
• Шероховатость поверхности (Ra) ≤5Å
• Для эпитаксиального роста арсенида индия-галлия
• Превосходные характеристики в мощной и высокочастотной электронике
• Легирование S/ Fe/ Zn опционально
• Области применения: оптоволоконная связь, микроволновая печь, миллиметровая волна (MMV), радиационно-стойкие солнечные элементы и т. д.

Описание:

Фосфид индия (InP) является важным соединением III-V и полупроводниковым материалом с такими преимуществами, как высокая подвижность электронов, хорошая радиационная стабильность и большой зазор. Он имеет гранецентрированную кубическую ("цинкбленд") кристаллическую структуру, идентичную структуре GaAs и большинства III-V полупроводников. Обладая стабильными физическими и химическими свойствами, InP широко используется в оптоволоконной связи, микроволновой связи, миллиметровых волнах (ММВ), радиационно-стойких солнечных батареях и других областях. InP также используется в качестве подложки для эпитаксиальных оптико-электронных устройств на основе арсенида индия галлия.

Фосфид индия (InP) также используется в мощной и высокочастотной электронике (транзистор с высокой электронной подвижностью, биполярный транзистор с гетеропереходом) из-за его превосходной скорости электронов по сравнению с более распространенными полупроводниками - кремнием и арсенидом галлия. Он был использован вместе с арсенидом галлия индия для создания рекордных псевдоморфных биполярных транзисторов с гетеропереходом, которые могли работать на частоте 604 ГГц.  Также в современных высокоэффективных солнечных элементах для концентрационной фотовольтаики (CPV) и для космического применения используется (Ga)InP и другие соединения III-V для достижения необходимых комбинаций полос пропускания.

Фосфид индия имеет особое преимущество в двух областях применения:

Фотоника: возможности эмиссии и обнаружения с длиной волны более 1 000 нм.

Радиочастоты: высокая скорость и низкий уровень шума в высокочастотных радиочастотных приложениях. InP является первым выбором для нишевых рынков, ориентированных на производительность, в области связи, радиолокации, испытательного оборудования и измерения излучения.

Характеристики:

Химические свойства кристалла InP:

Основные свойства:

Фосфид индия (InP) — один из важнейших составных полупроводников в современной электронике, необходимый для высокоскоростных, высокочастотных и оптоэлектронных устройств. Но почему? Чтобы понять, почему пластина из фосфида индия обладает такими уникальными электрическими свойствами, стоит начать с основ, в том числе с изучения атомных номеров входящих в его состав элементов.

Атомный номер фосфида индия

Фосфид индия состоит из атомов индия (In) и фосфора (P).

Индий (In) имеет атомный номер 49, то есть в ядре каждого атома индия содержится 49 протонов.

Фосфор (P) имеет атомный номер 15, то есть в ядре каждого атома фосфора содержится 15 протонов.

При соединении этих двух элементов в соотношении 1:1 образуется фосфид индия (InP) — полупроводниковое соединение III-V (из III и V групп периодической таблицы).

Благодаря сбалансированной структуре InP обладает выдающимися физическими и электронными свойствами: высокой подвижностью электронов, прямой запрещенной зоной и превосходной термической стабильностью. Это делает его идеальным материалом для изготовления пластин InP для передовых фотонных и радиочастотных приложений.

Почему атомная структура важна при производстве пластин из фосфида индия

По сравнению с кремнием (Si) или арсенидом галлия (GaAs), пластины из фосфида индия обладают более высокой скоростью электронов и низким уровнем шума, что является важным преимуществом для терагерцовых и оптических коммуникационных технологий.

Кремний (атомный номер 14) широко распространен и экономичен, но его использование ограничено из-за непрямой запрещенной зоны.

Арсенид галлия (GaAs), еще один материал группы III-V, хорошо себя зарекомендовал, но не может сравниться с InP по скорости и фотонной эффективности.

С другой стороны, у фосфида индия при комнатной температуре ширина запрещённой зоны составляет 1,34 эВ, что обеспечивает эффективное испускание и поглощение фотонов, что делает его идеальным материалом для лазеров и фотодетекторов, высокочастотных транзисторов, солнечных батарей, фотонных интегральных схем и многого другого.

Типы транзисторов, которые можно изготовить из пластин из фосфида индия

К некоторым типам транзисторов, которые можно изготовить из пластин из фосфида индия, относятся:

Транзисторы с высокой подвижностью электронов (HEMT)

Транзисторы HEMT на основе фосфида индия известны своей высокой скоростью работы и часто используются в высокочастотных устройствах, в том числе в телекоммуникациях и радиолокации.

Биполярные транзисторы (БТ)

Биполярные транзисторы с инжекцией в p-n-переходе могут работать на высоких скоростях и используются в радиочастотных усилителях и других устройствах, где важны низкий уровень шума и быстрое переключение.

Полевые транзисторы (ПТ)

Полевые транзисторы с инжекцией в p-n-переходе используются в высокоскоростных и высокочастотных устройствах, в том числе в приборах с режимом обогащения и режимом обеднения.

Транзисторы на квантовых точках

Квантовые точки могут быть встроены в транзисторы из индия-фосфора, что открывает новые возможности для фотоники и квантовых вычислений.

Оптоэлектронные транзисторы

Транзисторы со встроенными оптическими функциями, такие как фототранзисторы и лазерные диоды, необходимые для оптоволоконной связи, также изготавливаются из индия-фосфора.

Интегрированные фотонные устройства

Интеграция транзисторов на пластинах из индия-фосфора с другими фотонными элементами, такими как модуляторы и детекторы, позволяет создавать передовые системы связи.
