Подложки и пластины для выращивания магнитных и сегнетоэлектрических пленок.
Пластины, изготовленные из MgO, SrTiO3, LSAT, LaAlO3, MgAl2O4, GGG, SGGG, Fe:SrTiO3, Nb:SrTiO3, Nd:SrTiO3, Al2O3 (сапфир), TGG, TiO2, предлагаются для выращивания магнитных и ферроэлектрических пленок, все пластины упакованы EPI. Предлагаются различные складские и стандартные пластины SAW.

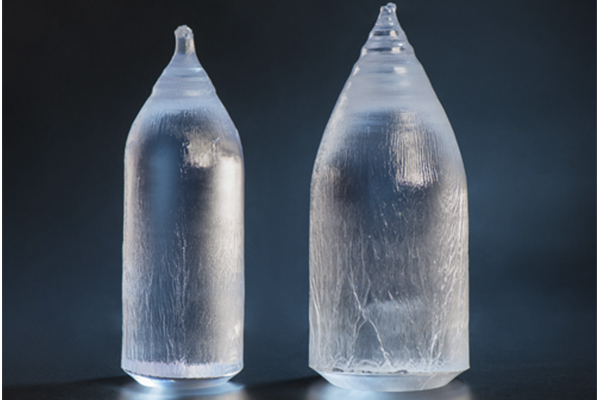

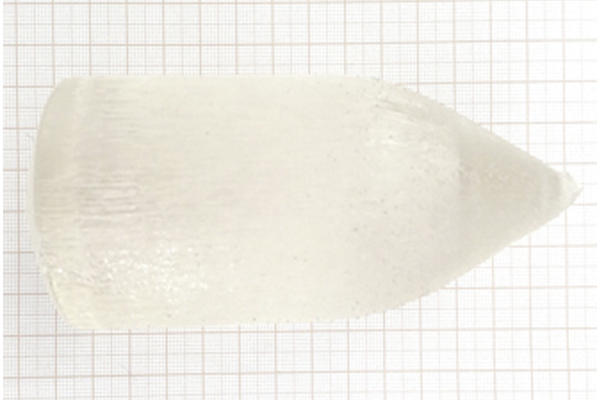

Кристаллы и подложки TGG (Terbium Gallium Garne).
- Большая постоянная Верде и низкие оптические потери
- Высокая теплопроводность и лазерный порог
- Отлично подходит для устройств Фарадея (вращателей и изоляторов) в диапазоне 400–1100нм.
- Чистая упаковка: чистая комната класса 1000 и мешки класса 100
- Типичная ориентация подложек TGG: <111>
- Области применения: измерительные устройства, лазеры и волоконно-оптические системы.
Описание:
Монокристалл TGG с большой постоянной Верде, низкими оптическими потерями, высокой теплопроводностью и порогом лазерного повреждения широко применяется в лазерах на сапфире с примесью YAG и Ti. Монокристалл TGG (Terbium Gallium Garne) представляет собой превосходный магнитооптический материал, используемый в различных устройствах Фарадея (вращателе и изоляторе) в диапазоне 400–1100нм (исключая 470-500нм). Поэтому он широко используется в измерительных устройствах, лазерах и волоконно-оптических системах.
Характеристики:
|
Материал |
МонокристаллTGG (Terbium Gallium Garne) |
Ориентации |
<111> ±5° |
|
Искажение волнового фронта |
<λ/8 волн всего при 633 нм |
Коэффициент вымирания |
А:> 30 дБ, Б:> 28 дБ |
|
Допуск на диаметр |
±0,1 мм |
Допуск длины |
±0,05 мм |
|
Фаска |
0,2 мм при 45° |
Плоскостность |
<λ/10 волн на 633нм |
|
Параллелизм |
<1 угловой минуты |
Перпендикулярность |
<5 угловых минут |
|
Качество поверхности |
10/5 S/D в соответствии с MIL-O13830A |
Основные свойства:
|
Химическая формула |
Tb3Ga5O12 |
Кристальная структура |
Кубический |
|
Постоянная решетки |
а=12,355 Å |
Метод роста |
Чохрайский |
|
Плотность (г/см3) |
7,13 |
Твердость (Моос) |
8,0 |
|
Температура плавления (℃) |
1725 ℃ |
Показатель преломления |
1,954 @ 1064 нм |
|
Теплопроводность |
9,4×10-6 /К |
Верде Константа |
0,12 мин/Э·см при 1064 нм |
|
Модель |
Стоимость, доллары США |
|
Кристаллы и подложки TGG (Terbium Gallium Garne) |
По запросу |
