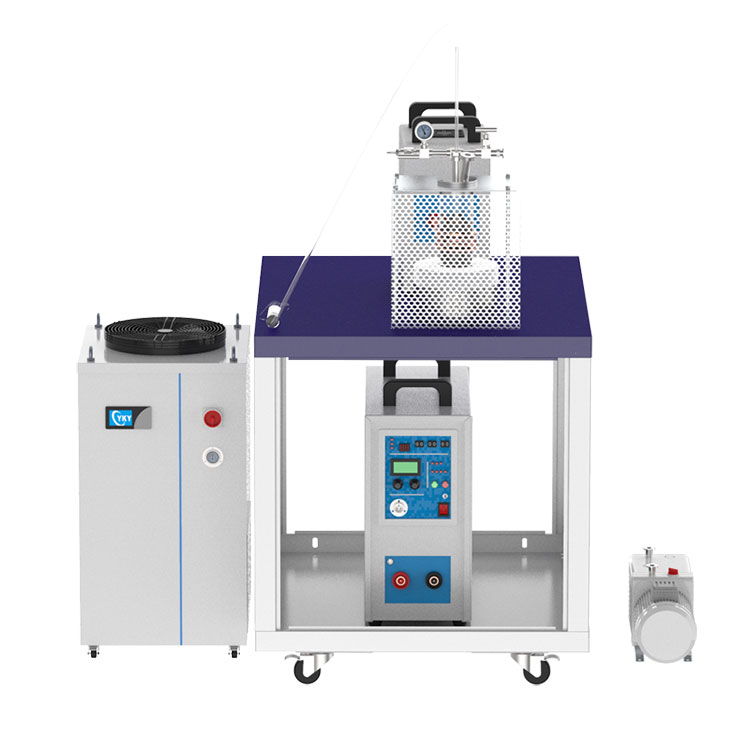

Это система индукционного нагрева/плавления мощностью 15 кВт с верхним вакуумным всасывающим механизмом. Благодаря этой уникальной конструкции изделие (стержень из сплава диаметром 3-5 мм) отливается путем втягивания расплавленного металла непосредственно в верхнюю кварцевую трубку.
Технические характеристики
CY-15VSC - это система индукционного нагрева / плавления мощностью 15 кВт с верхним вакуумным всасыванием. Эта уникальная конструкция позволяет отливать изделие (стержень из сплава диаметром 3-5 мм) путем подачи расплавленного металла непосредственно в верхнюю кварцевую трубку. Сила всасывания, прилагаемая вакуумным всасывающим устройством для литья, может заставить расплав быстро перемещаться для быстрого затвердевания расплава в кварцевой трубке. Этот комплект оборудования использует метод литья под давлением для литья сплава, который может эффективно уменьшить дефекты усадки сплава и является идеальным инструментом для подготовки стержней из сплава малого диаметра.
Технические параметры
|
Индукционный нагреватель |
Рабочее напряжение: 220 В переменного тока, 50/60 Гц однофазный; рабочий ток: 34 А (максимум 40 А) * максимальная мощность колебаний: 15 кВт; * максимальная входная мощность: 7 кВт; Выходная частота: 30 ~ 80 Гц (регулируется); Коэффициент полезного действия: 80% Размер индукционной катушки: 70 мм (OD) × 65 мм (ID) × 80 мм (H) Автоматическое время нагрева: 1 ~ 99 с; Автоматическое время поддержания постоянной температуры: 1 ~ ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,. Воздушное охлаждение: задний вентилятор; защита: автоматическое давление воды, защита от перегрева и перегрузки по мощности |
|
Вакуумное всасывающее литье |
Устройство для литья с верхним всасыванием может производить стержни из сплава длиной 150 мм и диаметром от 3 до 5 мм с помощью всасывания Использование этого метода литья с всасыванием может эффективно уменьшить дефекты усадки сплава Всасывание создается быстрым движением поршня шприца (ручное управление) Смотровое окно (Φ12) верхнего фланца позволяет контролировать состояние расплава Кварцевая трубка (7mmOD ) × 4mmID × 500mmL) вставляется через верхнее отверстие брони для литья под давлением. Предупреждение: температура заливки сплава должны быть ＜ 1200 ℃, чтобы не повредить кварцевую трубку подачи |
|
Графитовый тигель, огнеупорный вкладыш и защитная крышка |
Полный огнеупорный вкладыш (толщиной 5 мм) изготовлен из оксида алюминия, включая нижнюю опору тигля, тигель и крышку. Включает в себя графитовый тигель 1,5 "OD × 1,25 "ID × 3,75" (глубокий) Тигель из нитрида бора (30 ° С × 24 ° С × 26 В мм) может быть предоставлен по запросу. |
|
Уплотнительный фланец и кварцевая камера |
Фланец из нержавеющей стали с высокотемпературным силиконовым уплотнительным кольцом и самозатягивающейся конструкцией На фланце установлены два игольчатых клапана и вакуумметры. В том числе полуоткрытая кварцевая трубка размерами 60 мм (наружный диаметр) × 52 мм (внутренний диаметр) × 225 мм (L) Разъем KF25 и сильфон длиной 1000 мм подключены к вакуумному насосу По соображениям безопасности конструкция предохранительного клапана регулирует давление ≤0,02 МПа |
|
Охладитель воды |
Диапазон температур: 2 ~ 35 ; расход воды: 16л / мин, не более Резервуар для воды: объемом 6 л, нержавеющая сталь Примечание: Для достижения наилучших эксплуатационных характеристик рекомендуется использовать специальную охлаждающую жидкость. После нескольких испытаний на нагрев обычно требуется подождать несколько минут для охлаждения |
|
Вакуумный насос |
Двухступенчатый роторно-лопастной вакуумный насос мощностью 156Л / мин. входит в стандартную комплектацию. Вакуум: до 10E-4 Торр Напряжение: AC 208-240 В 50/60 Гц, однофазный; * Высокая мощность: 4 кВт |
|
Размер продукта |
Индукционный нагреватель: 800Л × 600ВТ × 1000Хмм Охладитель воды: 460Л × 475 Вт × 762 мм Площадь подвижной платформы печи: 600Л × 800Вт мм (используется для размещения индукционного нагревателя и кварцевой трубки) Масса нетто: 135 кг |
|
Модель |
Стоимость, доллары США |
|
CY-15VSC |
По запросу |
