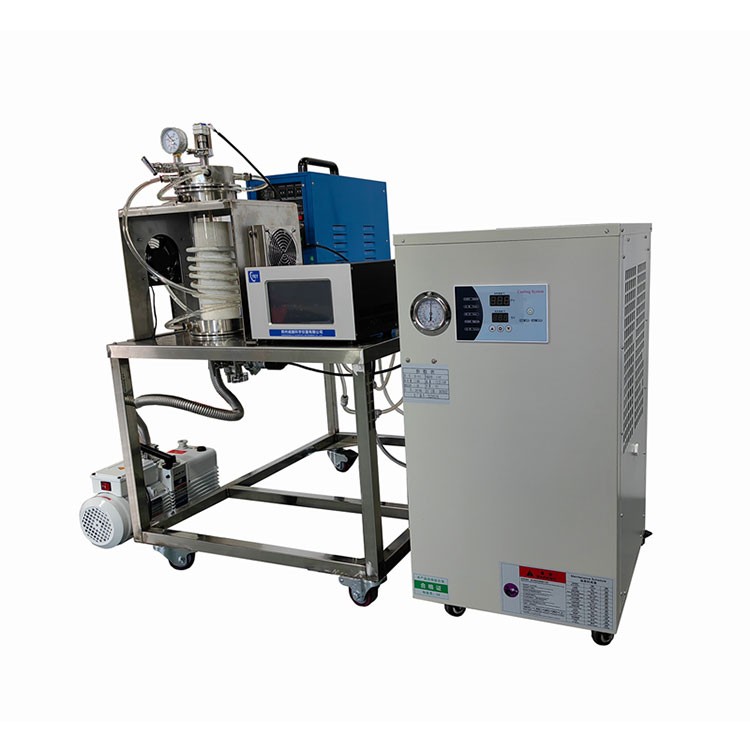

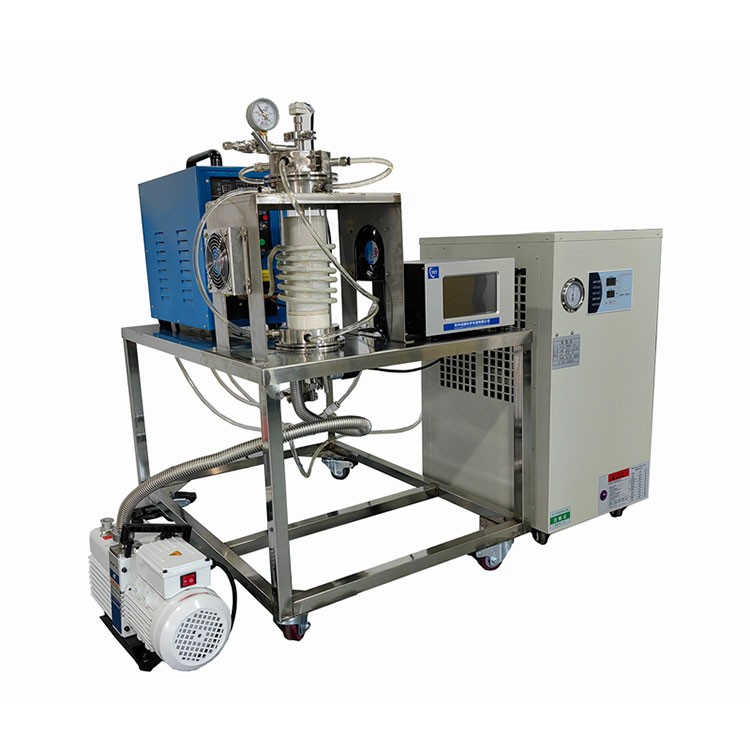

Небольшая индукционная плавильная печь с программным управлением

Условия установки

1) Вода: оборудование с самоциркуляцией охлаждающей воды (заполнено чистой водой или деионизированной водой)

2) Электричество: AC380V 50 Гц (воздушный выключатель 63A), должно иметь хорошее заземление

3) Газ: камера оборудования должна быть заполнена аргоном (чистотой 99,99% или более), вам необходимо взять с собой собственный газовый баллон с аргоном (с двойным наконечником Ø6 мм).

4) Верстак: размер 1500 мм × 600 мм × 700 мм, грузоподъемность более 200 кг

Основные характеристики

1) Огнеупорный кирпич из высокочистого глиноземного волокна, устойчивый к 1800℃, используется для поддержки корундового тигля и предотвращения теплового излучения.

2) С автоматическим давлением воды, сигнализацией о перегреве, системой защиты от высокой мощности.

3) Регулятор температуры использует метод PID для контроля температуры и может устанавливать 30-ступенчатую программу подъема и понижения температуры, а также имеет функции защиты от перегрева и поломки.

4) Оснащена вакуумметром антикоррозийного типа, при давлении выше 10 мбар нет необходимости изменять коэффициент типа газа, диапазон может составлять 3,8 × 10E-5 торр.

5) Оснащена механическим насосом с двойным вращением и прямым подключением.

Технические параметры

Печь для индукционного нагрева средней частоты

1) Втрабочее напряжение: трехфазный переменный ток 380 В 50 Гц ( требуется воздушный выключатель 60 А)

2) максимальная потребляемая мощность: 15 кВт

3) частота колебаний: 30 кГц- 80 кГц

4) коэффициент цикла: 80%

5) индукционная катушка: наружный диаметр Ø120мм, внутренний диаметр Ø110мм, высота 50мм (точно регулируется)

Регулятор температуры

1, рабочее напряжение: однофазный AC208V-240V

2, точность контроля температуры: ± 5℃

3, температура: постоянная рабочая температура составляет 1000 ℃-1700℃, максимальная рабочая температура составляет 1700 ℃ (время работы <30 минут)

Как показано на рисунке 4, максимальная скорость нагрева: 1℃/сек (0-1000℃), 0,5℃ /сек (1200 -1700℃)

Корундовый тигель

вмещает 100 г металла

Кварцевая трубка и уплотнительный фланец

1, кварцевая трубка: наружный диаметр Ø100 мм, внутренний диаметр Ø92 мм, длина 355 мм

2, верхний фланец: фланец из нержавеющей стали, с игольчатым клапаном из нержавеющей стали, с бронированным интерфейсом (может быть вставлен в термопару внутри кварцевой трубки для более точного измерения температуры образца), также имеет газовый интерфейс 1/4 дюйма для подачи азота или аргона.

3, нижний фланец: игольчатый клапан из нержавеющей стали и интерфейс KF25 (может быть подключен к вакуумному насосу через сильфон)

Охладитель воды

1, температура: 5℃ -30℃

2, расход воды: 16 л/мин

3, емкость резервуара для воды: 12 л, изготовлена из нержавеющей стали

Вакуумный насос

1, напряжение: AC208V-240V однофазный

2, скорость откачки: 1,1л/с

3, максимальный вакуум: 1E-2torr

Меры предосторожности

Перед началом работы необходимо внимательно прочитать инструкции, а оператор должен надеть защитную маску. При использовании плавку необходимо проводить при проточном давлении аргона ≤0,02 МПа, скорости потока менее 200 мл / мин, а давление воздуха в кварцевой трубке всегда должно поддерживаться на уровне <0,02 МПа. В процессе нагрева всегда обращайте внимание на давление воздуха в кварцевой трубке.

Полная мощность приведет к растрескиванию кварцевой трубки, выдергиванию фланца и даже к травмам персонала.

Модель

Стоимость, доллары США

small program-controlled induction melting furnace

По запросу
