Компактный магнетронный распылитель постоянного тока - это настольный магнетронно-плазменный распылитель с 2-дюймовой целевой головкой и регулируемым по высоте держателем образца. Особенно подходит для нанесения проводящей золотой пленки на образец СЭМ. Это компактная установка для нанесения покрытий плазменным напылением, предназначенная для нанесения металлических покрытий, таких как золото, платина и серебро. В комплект входит одна 2-дюймовая золотая мишень (4N).
Технические характеристики
Компактная напыляющая машина постоянного тока предназначена для получения некоторых металлических пленок, площадь пленки может достигать 4 дюймов.Ее размер составляет 2 дюйма, а высоту между пробоотборником и распылительной головкой можно регулировать в диапазоне от 30 до 80 мм. Для предварительного распыления установлена управляемая вручную перегородка для распыления. Время распыления распылительной головки можно регулировать в диапазоне от 1 до 120 секунд. Если вам нужна тонкая пленка, время распыления можно сократить; если вам нужна толстая пленка, время распыления может быть больше.Устройство небольшого размера и экономичное. Это идеальное оборудование для нанесения покрытий на различные металлические пленки. Оно может быть оснащено различными металлическими мишенями и вакуумным насосом.
Технические параметры
|
Особенность |
1. Специально разработана для нанесения токопроводящей золотой пленки на образец SEM. 2. Компактная плазменная напыляющая машина предназначена для нанесения металлических покрытий, таких как золото, платина и серебро. 3. В комплект входит одна 2-дюймовая золотая мишень (4N). |
|
Входное напряжение |
220 В переменного тока 50/60 Гц, 200 Вт <1000 Вт (включая мощность вакуумного насоса) Питание 110 В переменного тока обеспечивается с помощью трансформатора мощностью 1000 Вт (предохранитель на 15 А). Трансформатор продается отдельно. |
|
Выходное напряжение |
500 В постоянного тока |
|
Ток распыления |
Регулируемый ток распыления 0 - 50 мА (макс.) Цифровой измеритель тока (мА) Защита от перегрузки по току |
|
Время распыления |
Регулировка от 1 до 120 секунд |
|
Камера для образцов |
Трубка из кварцевого стекла, наружный диаметр 165 мм × Внутренний диаметр 150 мм × высота 150 мм |
|
Стадия отбора образцов |
Диаметр 2 дюйма, регулируется по высоте, расстояние от образца до мишени 30-80 мм |
|
Распылительная головка |
2-дюймовая магнетронная распылительная головка.Один затвор с ручным управлением для защиты цели. |
|
Вакуумное давление |
Цифровой вакуумметр (Па) Разъем для вакуумного насоса KF25 Максимальное давление вакуума 1 Па с помощью механического насоса. Насос в комплект поставки не входит. |
|
Входной газ |
Для подсоединения баллона с инертным газом установлен один трубчатый фитинг типа Swagelok 1/4. На передней панели расположен один дозирующий клапан для регулировки подачи газа. |
|
Цель |
В комплект входит одна золотая мишень диаметром 50 мм x 0,12 мм. Золотая фольга 4N чистоты: диаметр 50 мм (2 дюйма) x 0,12 мм (входит в комплект поставки и предварительно устанавливается на машину для нанесения покрытий) Доступны дополнительные мишени Мишень из Au (диаметр 50 мм×0,12 мм, чистота 4N) Pt-мишень (Диаметр 50 мм×0,12 мм, чистота 4N) Ag-мишень (Диаметр 50 мм×0,5 мм, чистота 4N) Данная модель подходит для нанесения покрытий на золото, серебро, платиниум. И она не подходит для нанесения покрытий на легкие металлические материалы, такие как Al, Mg, Zn или углеродные мишени, из-за низкой энергии. Пожалуйста, обратите внимание на нашу мощную машину для магнетронного распыления постоянного тока /RF или термического испарения. |
|
Размеры и вес изделия |
Д 460 мм × Ш 330 мм × В 520 мм 20 кг |
|
Гарантия |
Срок службы ограничен одним годом |
|
Модель |
Стоимость, доллары США |
|

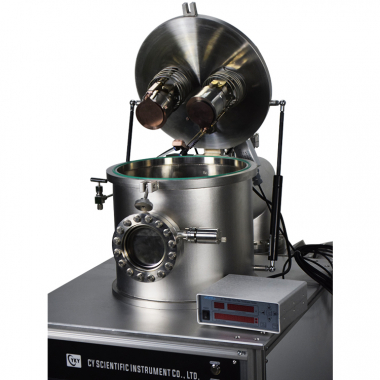

Compact DC Magnetron Sputtering Coater for Noble Metal Coating
|
По запросу |
