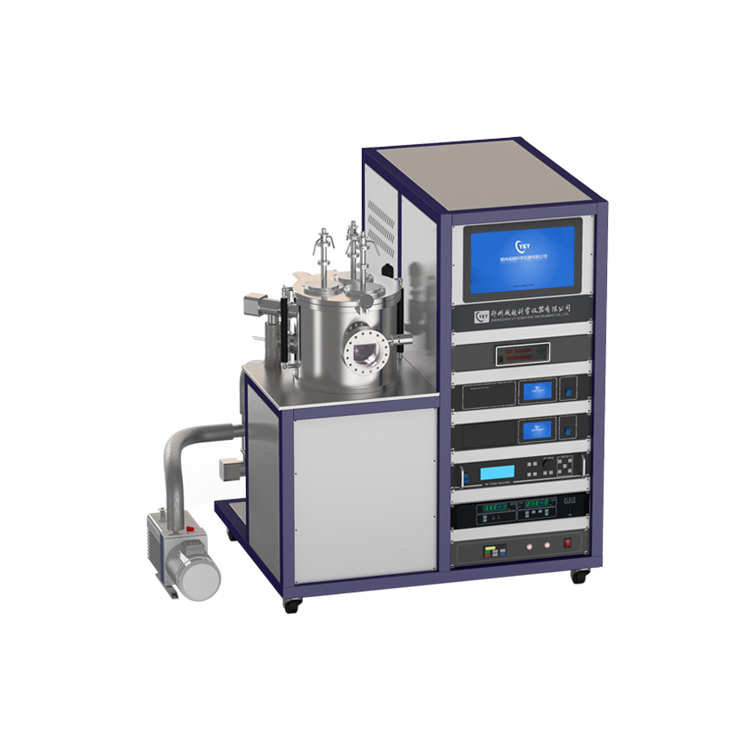

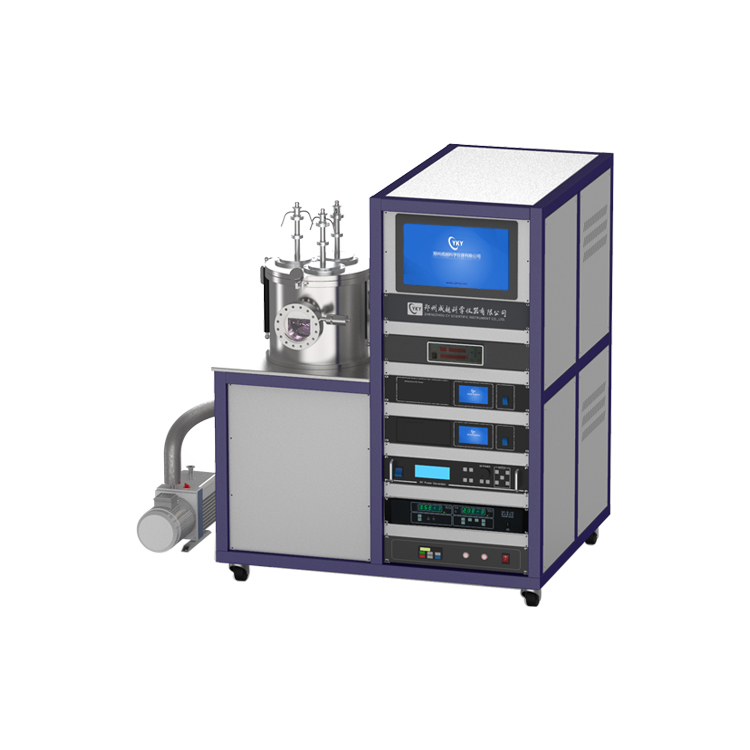

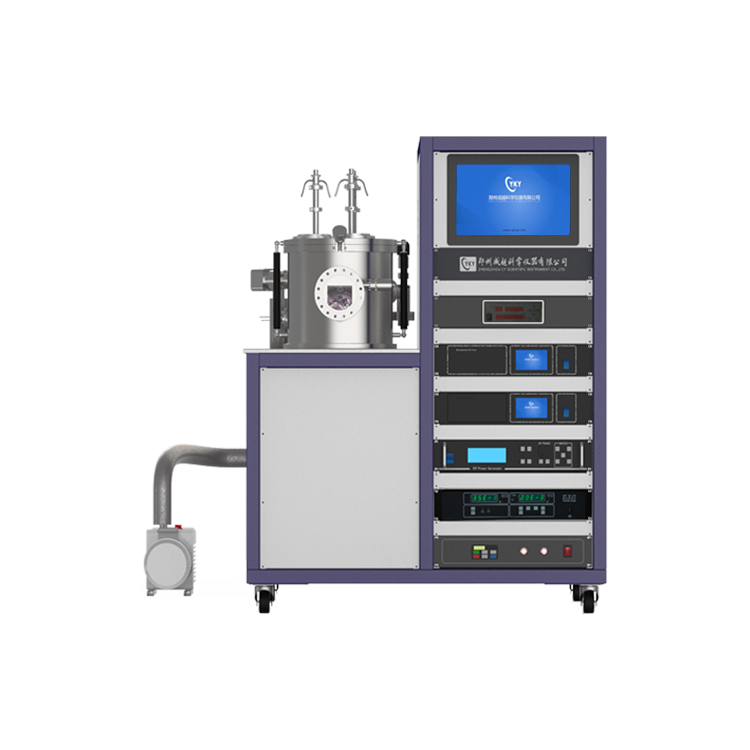

Оборудование для нанесения покрытий магнетронным напылением - это специальный лабораторный прибор для нанесения покрытий, разработанный нашей компанией. Оборудование для нанесения покрытий магнетронным распылением может использоваться для получения однослойных или многослойных сегнетоэлектрических тонких пленок, проводящих пленок, пленок из сплавов, полупроводниковых пленок, керамических пленок, диэлектрических пленок, оптических пленок и т.д.
Технические характеристики
Оборудование для магнетронного напыляющего устройства с тремя головками - это специальный лабораторный инструмент для нанесения покрытий, разработанный нашей компанией. Оборудование для магнетронного напыляющего устройства может быть оснащено источником питания постоянного тока и радиочастотным источником питания. Мощность варьируется от 500 Вт до 1000 Вт. Его можно использовать для получения однослойных сегнетоэлектрических тонких пленок, проводящих пленок, пленок из сплавов, полупроводниковых пленок, керамических пленок, диэлектрических пленок, оптических пленок и т.д.
По сравнению с обычным плазменным напылением, магнетронное напыление обладает преимуществами высокой энергии, высокой скорости, высокой скорости осаждения и низкого повышения температуры образца. Магнетронная мишень оснащена промежуточным слоем с водяным охлаждением. Охладитель воды может эффективно отводить тепло и предотвращать накопление тепла на поверхности мишени, благодаря чему магнетронное покрытие может стабильно работать в течение длительного времени.
Благодаря компактному дизайну достигается баланс объема и производительности, внешний вид красив, а функциональность всеобъемлюща. Вся машина управляется с помощью сенсорного экрана и встроенной программы нанесения покрытия одной кнопкой, которая проста в эксплуатации и является идеальным оборудованием для получения тонких пленок в лаборатории.
Технические параметры
|
Источник питания |
220 В переменного тока, 50 Гц |
|
|
Полная мощность |
6 кВт |
|
|
Максимальный вакуум |
5x10-4Pa |
|
|
Параметры примерной таблицы |
Размер |
φ150 мм |
|
Температура нагрева. |
500 ℃ макс. |
|
|
Контроль температуры |
±1℃ |
|
|
Скорость вращения |
Регулируется от 1 до 20 оборотов в минуту |
|
|
Параметры магнетронной напыляющей головки |
Количество |
2-дюймовый x2 |
|
Режим охлаждения |
Требуется водяное охлаждение, расход 10л / мин |
|
|
Охладитель воды |
Охлаждение циркулирующей водой 10Л/мин |
|
|
Вакуумная камера |
Размер |
φ300 мм x 340 мм H |
|
Материал |
SUS |
|
|
Окно наблюдения |
φ100 мм |
|
|
Режим открытия |
открытый тип, легко заменяемая мишень |
|
|
Регулятор расхода газа |
Одноканальный, 200 см Ar; |
|
|
Вакуумный насос |
Молекулярная насосная система, перекачивающая 600 л/С |
|
|
Кварцевый вибрирующий толщиномер пленки |
Один комплект, разрешение 0,10 ангстрема |
|
|
Источник питания для распыления |
Источник питания постоянного тока: 500 Вт x2, подходит для получения металлических пленок Источник радиочастотного питания: 500 Вт, подходит для получения неметаллических пленок |
|
|
Режим работы |
Управление компьютером "все в одном" |
|
|
Габаритные размеры |
1090 мм x 900 мм x 1250 мм |
|
|
Общий вес |
350 кг |
|
|
Модель |
Стоимость, доллары США |
|
Three targets magnetron sputtering coater (500W DC&500W RF) |
По запросу |
