Технические характеристики
|
1 Рабочий поднос |
|
|
Размер рабочей пластины |
круглый диск 6 дюймов или квадратный диск 160x160 мм. |
|
Эффективный рабочий маршрут |
170 мм |
|
2 Ось X |
|
|
Диапазон скоростей резки |
1-400 мм/с |
|
Одношаговый процесс |
0,0001 мм |
|
3 Двойная ось Y |
|
|
Эффективный рабочий маршрут |
170 мм |
|
Диапазон скоростей резки |
1-400 мм/с |
|
Повторите точность позиционирования |
0,002 мм |
|
Пошаговая точность |
0,0001 мм |
|
4 Двойная ось Z |
|
|
Рабочий ход |
30 мм |
|
Диапазон скоростей резания |
от 1 до 200 мм/с |
|
Точность повторного позиционирования |
0,002 мм |
|
Точность продвижения на один шаг |
0,0005мм |
|
5 Ось θ |
|
|
Рабочий угол |
380° |
|
6 Шпиндель. |
|
|
Номинальная мощность шпинделя |
1,5 кВт/2,4 кВт |
|
Скорость резания шпинделя |
8000-60000 об/мин |
|
Тип двигателя шпинделя |
воздушный шпиндель |
|
7 Осевой серводвигатель + прецизионная обратная связь |
|
|
Ось X |
0,0001 мм |
|
Ось Y1.Y2 |
0,0001 мм |
|
Ось Z1.Z2 |
0,0005 мм |
|
Ось θ |
0,001° |
|
8 ПЗС(CCD)-матрица |
|
|
Пиксель |
500 Вт |
|
Точность позиционирования CCD-матрицы |
±1 пиксель |
|
CCD-защита |
защитная крышка |
|
Метод позиционирования |
распознавание шаблонов |
|
9 Лезвие |
|
|
Тип лезвия |
твердый нож, металлический нож, нож из смолы и т. д. |
|
Диапазон размеров лезвия |
внешний диаметр 51-60 мм |
|
10 Измерение высоты |
|
|
Контактное измерение, высокая повторяемость |
точность повторения 0,002 мм |
|
Бесконтактное измерение, высокая повторяемость |
точность повторения 0,002 мм |
|
11 Давление воздуха |
|
|
Давление подачи воздуха в оборудование |
0,55-0,6МПа |
|
12 Охлаждающая вода шпинделя |
|
|
Температура охлаждающей воды шпинделя |
3℃ ниже комнатной температуры |
|
Охлаждающая вода шпинделя |
очищенная вода |
|
Расход охлаждающей воды шпинделя |
1-1,5 л/мин |
|
13 Сокращение подачи воды |
|
|
Давление воды для резки |
0,3-0,4Мпа |
|
Расход воды для резки |
1-3л/мин |
|
14 Объем вытяжного воздуха |
|
|
Максимальный объем выхлопа |
100 кубических метров/час |
|
15 Источник питания |
|
|
Устройство требует напряжения |
380В |
|
16 Мощность оборудования |
|
|
Максимальная мощность |
4кВт |
|
17 Вес оборудования |
|
|
Общий вес |
550 кг |
|
18 Внешний вид |
|
|
Размер |
930×640×1630 (без трехцветной подсветки) |
Описание функции.
- Заточка ножа: автоматическая проверка линии реза до и после заточки ножа.
- Автоматическое измерение высоты: автоматическое измерение высоты или измерение высоты с напоминанием до и после заточки, после смены инструмента.
- Бесконтактное измерение высоты: использование высокоточного лазерного волокна для неразрушающего измерения обеспечивает высокую точность настройки инструмента. Для полимерных лезвий преимущество точности настройки инструмента особенно очевидно.
- Сигнал тревоги при смене инструмента: срок службы лезвия можно установить в соответствии с такими параметрами, как количество метров резки, количество режущих полос и степень износа наружного диаметра лезвия после достижения заданного значения, автоматический сигнал предложит вам сменить инструмент.
- Изменения степени износа будут автоматически регистрироваться после каждого измерения высоты.
- Мониторинг расхода воды, записи изменения давления воздуха, записи с момента работы машины, которые можно запросить.
- Функция автоматического выравнивания: позволяет автоматически выпрямлять и обрезать точки с использованием различных методов выравнивания.
- Функция автоматической коррекции траектории резки: траекторию резки можно настроить в зависимости от поверхности и количества проходов, чтобы автоматически выровнять видимость траектории резки и исправить положение траектории резки.
- Функция автоматической коррекции меток реза: ошибка меток реза может автоматически корректироваться визуально в зависимости от поверхности и количества проходов для повышения точности резки.
- Автоматическая проверка ширины реза: во время процесса резки система видеонаблюдения может автоматически определять ширину реза и подавать сигнал, если она превышает установленное значение.
- Полуавтоматические и ручные функции резки. Полуавтоматические или ручные разметки и резки можно использовать для сломанных или неровных основ.
- Функция компенсации смещения резки: компенсация точности резки может выполняться по частям, поверхности, ножу и количеству полос для повышения точности резки.
|
Модель |
Стоимость, доллары США |
|

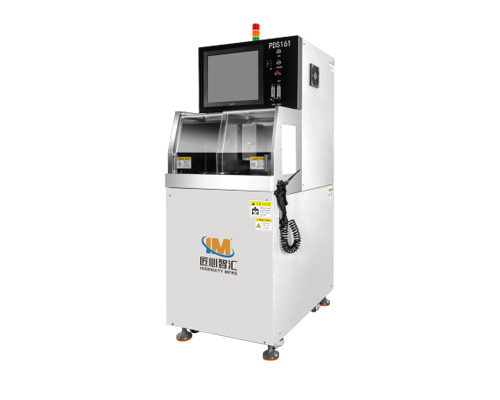

Полностью автоматическая машина для нарезки кубиками-PDS161. |
Цена по запросу. |
