Технические характеристики
Принцип нанесения покрытия：

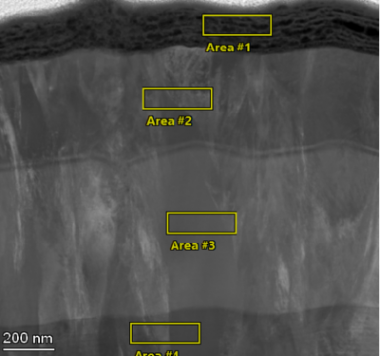

Инновационная многослойная структура и оптимизированные различные покрытия на основе TiAlN с идеальными свойствами обеспечивают превосходное сцепление и достаточную механическую прочность.
Область применения：
Фрезерование титановых сплавов, фрезерование нержавеющей стали, фрезерование стали класса Р
Свойства покрытия：
Состав покрытия: AlTiXN
Цвет покрытия: фуксия
Толщина пленки покрытия (мкм): 2,0 ± 0,2
При комнатной температуре Твердость по Виккерсу (ГПа): 35 ± 3
Остаточное напряжение сжатия (Гпа): -3,5 ± 1
Температура подготовки покрытия (℃): <500
Температура стойкости к окислению (℃): 1100
Инструмент: D6R1*FL10*L10*4T*8D*50L
|
Параметр |
Значение |
|
Инструмент |
D6R1*FL10*L10*4T*8D*50L |
|
Обрабатываемый материал |
SUS316L |
|
Режим резания |
Обрезка кромок |
|
Скорость резания (Vc) |
160 м/мин |
|
Подача на оборот (fz) |
0.11 мм |
|
Глубина резания (ap) |
1.0 мм |
|
Ширина резания (ae) |
80% от диаметра инструмента |
|
Охлаждение |
Масляное |
|
Критерий износа |
Отказ при ширине износа 0.3 мм |
|
Результаты испытаний |
Конкурирующие продукты выходят из строя через 1 час обработки, HMR130 выходит из строя через 1,5 часа обработки Huasheng HMR130 снижает износостойкость покрытия на 50% по сравнению с конкурирующими продуктами. |
|
Источник данных |
Лаборатория Huasheng Cutting |
Инструмент: EMA-D3*8H*D4*50L*4F
|
Параметр |
Значение |
|
Инструмент |
EMA-D3*8H*D4*50L*4F |
|
Обрабатываемый материал |
SUS316L |
|
Режим резания |
Фрезерование |
|
Скорость резания (Vc) |
103.4 м/мин |
|
Подача на оборот (fz) |
0.03 мм |
|
Глубина резания (ap) |
3.0 мм |
|
Ширина резания (ae) |
0.03 мм |
|
Охлаждение |
Масляное |
|
Результаты испытаний |
1) При тех же условиях износ HMR130 меньше износа EHS; 2) HMR130 показывает лучшие результаты по износу и долговечности инструмента. |
|
Источник данных |
Лаборатория Huasheng |
|
Модель |
Стоимость, доллары США |
|
HMR130 |
По запросу |
JoomShopping Download & Support
