Автоматический (вертикальный) тестер высокоточных индикаторов SJ2620

Основные характеристики

Высокая точность, интеллектуальность и простота в эксплуатации

Подробная информация

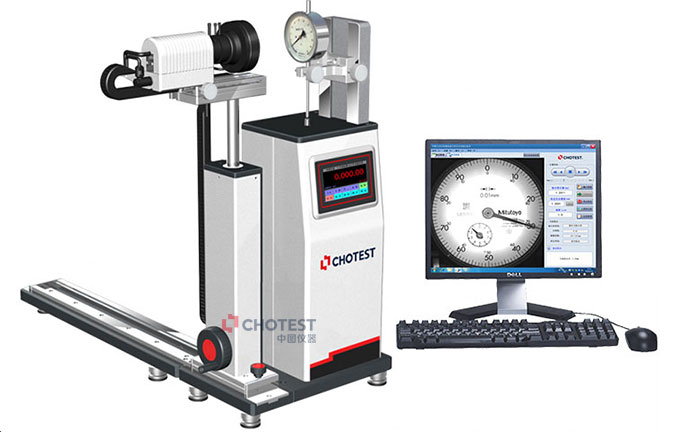

Вертикальный индикаторный тестер SJ2620 использует импортную высокоточную систему измерения решетки, технологию точного измерения перемещения решетки и контроля, запатентованную направляющую с длительным сроком службы, импортную систему управления двигателем, запатентованный неотражающий источник света, CCD с высоким разрешением, цветной жидкокристаллический дисплей с большим экраном и сенсорную систему, а также новейшие цифровые технология обработки изображений для достижения автоматической и высокоточной проверки индикатора. Двигатель с автоматическим управлением компьютера используется для точного управления перемещением решетки без ручного вращения маховика или микроцилиндра; программное обеспечение для проверки используется для автоматического сбора текущих данных без ручного отбора проб; ПЗС-матрица используется для имитации человеческого глаза, позволяющего считывать показания циферблата и автоматически распознавать их без необходимости требуется наблюдение человеческим глазом и ручное считывание; одновременно повышая скорость проверки, это полностью высвобождает физические и умственные силы.

В процессе верификации используется метод искусственного интеллекта. Оператору нужно только установить таблицу индикаторов, выбрать тип, значение индексации, диапазон и другие параметры таблицы в программном обеспечении для верификации и нажать кнопку “Начать верификацию”. Тестировщик немедленно запускает таблицу индикаторов для проверки в соответствии с процедурами, и быстро распечатывает записи проверки и результаты после завершения проверки (включая список данных по каждой точке, кривую погрешности положительного и отрицательного диапазонов, а также информацию о том, являются ли различные ошибки индикатора квалифицированными, и уровень квалификации и т.д.).Скорость его проверки более чем в два раза выше, чем у других отечественных приборов автоматической проверки индикаторов.

Структурный принцип

Этот прибор включает в себя систему измерения решетки, систему обработки изображений, электронный блок измерения и управления, устройство для проверки, программное обеспечение для проверки, компьютер и принтер.

Автоматический тестер высокоточных индикаторов SJ2620 использует измерительную импортную решетчатую линейку в качестве стандарта длины, а компьютер используется в качестве центра управления. После того, как пользователь нажмет кнопку “Начать проверку”, компьютер выдаст соответствующие управляющие инструкции микропроцессору блока измерения и управления на основе такой информации, как тип таблицы, значение индексации и диапазон, введенные пользователем; после того, как блок измерения и управления получит инструкции, серводвигатель автоматического управления включится. точно приводит в движение решетку и измерительный стержень, толкает измерительный стержень проверяемого счетчика для перемещения в точку проверки, а затем передает стандартное смещение решетки в компьютер; компьютер получает изображение циферблата проверяемого счетчика через камеру и использует цифровую обработку изображений технология автоматической идентификации показаний циферблата и сравнения показаний со стандартным смещением решетки для получения ошибки точки проверки. когда все точки проверки проверены, формируется проверка. Записи и выводы сохраняются в базе данных и распечатываются клиентами.

Функции продукта

Стандартная конфигурация

1. Полностью автоматическая проверка стрелочного индикатора, стрелочного индикатора набора, рычажного измерителя, измерителя внутреннего диаметра и стрелочного индикатора большого диапазона в соответствии с последними национальными правилами проверки；

2. Полностью автоматическая проверка вышеуказанных типов таблиц цифрового отображения；

3. Полностью автоматическая проверка английского часового производства вышеуказанных типов часов；

4. Полностью автоматическая проверка некоторых компараторов с торсионными пружинами и механических компараторов；

5. Он имеет функцию полуавтоматической проверки, которая используется для проверки таблицы индикаторов при явном повреждении циферблата или галочки.；

6. Благодаря функции автоматического перехода от нуля к нулю нет необходимости вручную регулировать нулевое положение перед проверкой；

7. В процессе проверки он выполняет функцию сверхбыстрой подсказки；

8. Может автоматически обрабатывать проверочные данные и выносить суждения；

9. Могут быть отображены и распечатаны исторические записи, включая таблицы и кривые данных об ошибках точки проверки, различные ошибки индикации, которые необходимо измерить в процедурах, и результаты проверки, определенные в соответствии с процедурами.；

10. Записи проверки можно запрашивать и управлять ими в соответствии с типом инструкции, производственной единицей, заводским номером, инспектором, инспекционной единицей, номером оборудования, датой проверки и датой вступления в силу и т.д.；

11. Может изменять сохраненные записи и данные；

12. Из базы данных можно выбрать несколько записей для печати проверочных записей или сертификатов проверки пакетами；

13. Проверочные данные могут быть выведены в документ Word；

14. Он имеет функцию резервного копирования и восстановления базы данных.

Дополнительная конфигурация

1. Формат отчетов о проверке записей и сертификатов проверки может быть настроен в соответствии с особыми потребностями клиентов.
2. Стандарты проверки могут быть настроены в соответствии с потребностями клиента.
