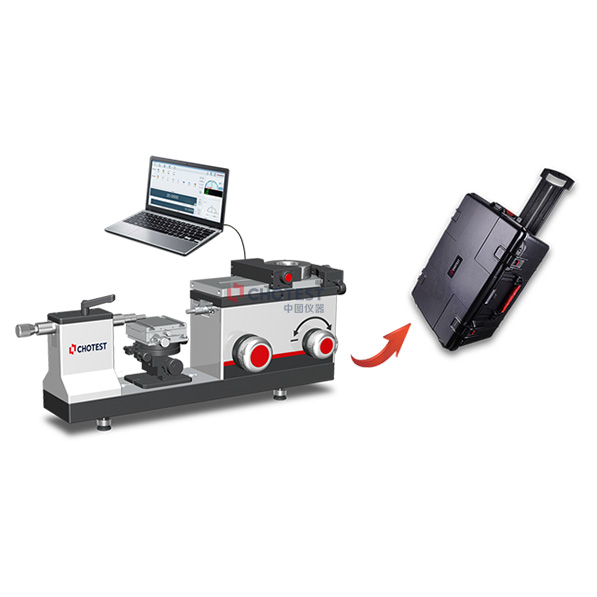

SJ5120-Интеллектуальный высокоточный измеритель длины решетки

Основные характеристики

В соответствии с принципом Abbe, постоянное измерение усилия, высокая точность и стабильность

Подробная информация

Интеллектуальный высокоточный прибор для измерения длины решетки SJ5120 использует импортную высокоточную измерительную систему решетки, импортную направляющую для шлифования со сверхвысокой точностью, систему измерения постоянного усилия с двусторонним переключением и высокопроизводительную технологию компьютерной системы управления для достижения высокоточного измерения различных параметров длины. Сверхточная шлифовальная направляющая используется для обеспечения высокой стабильности и прямолинейности хода измерения. Импортная высокоточная измерительная система с решеткой используется для записи координат направления длины при контактном измерении, а компьютер синтезирует данные обратной связи устройства измерения силы передачи данных и температуры датчик, анализирует его в соответствии с соответствующими определениями и формулами параметров измеряемой детали и вычисляет соответствующие параметры длины.

Оператор устанавливает измеряемую деталь, выбирает стандарт измеряемой детали в программном обеспечении для тестирования, вводит технические характеристики измеряемой детали и другие параметры, перемещает головное сиденье, чтобы оно соприкасалось с измеряемой деталью, регулирует рабочую платформу, головное и заднее сиденья, чтобы найти точку перегиба, и производится отбор проб. завершено для получения текущих данных измерений. Блок управления может отображать результаты измерений в режиме реального времени. Например, при обнаружении датчика заглушки резьбы можно просто преобразовать средний диаметр резьбы, и весь процесс измерения не займет более 2 минут.

Программное обеспечение интерфейса управления блоком управления представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Функции продукта

1. Прибор можно использовать для определения / калибровки блочного датчика, датчика с гладкой кольцевой заглушкой, датчика с резьбовой заглушкой, карточного датчика, калибровочного стержня, шлицевого датчика / расстояния между шлицевыми стержнями, стандартного расстояния между штоками зубчатых колес, нескалярного датчика, прецизионного внутреннего и наружного диаметров заготовки и т.д.；

2. Испытайте различные типы датчиков национального стандарта (GB), ISO (международный), BS (имперский), ANSI (американский стандарт), DIN (немецкий стандарт) и JIS (японский стандарт) для удовлетворения потребностей отечественных заказчиков；

3. Рабочий интерфейс системы управления удобен и соответствует привычкам пользователя в эксплуатации；

Эксплуатационные характеристики

1. Высокоточное измерение в соответствии с принципом Abbe：

SJ5120 Smart использует высокоточную импортную линейку для определения направления длины стеклянной решетки, и прибор полностью соответствует принципу Abbe.

2. Высокая точность и стабильность：

1) Высокоточная система измерения решетки с разрешением 0,01 мкм и высокой точностью измерений；

2) Система направляющих рельсов со сверхвысокой точностью шлифования, прямолинейность направляющих рельсов чрезвычайно высока, износостойкость материала направляющих рельсов хорошая, а высокоточная, стабильная и надежная работа системы гарантирована.；

3) Небольшие измерительные стержни высокой жесткости, недеформируемые, изготовленные из импортных специальных материалов для обеспечения достоверного сбора данных испытаний；

3. Измерение постоянной силы：

1) Система измерения постоянного усилия уменьшает влияние измерения усилия на результаты измерений и обеспечивает высокую точность системных измерений；

2) Измерение усилия непрерывно регулируется вручную в положительном и отрицательном направлениях；

3) Принцип настройки невесомого метода измерения усилия позволяет избежать ошибки измерения усилия, вызванной неровным столом прибора и вибрацией окружающей среды.

4. Интеллектуальная программная система обнаружения с сенсорным экраном：

1) Интерфейс управления дружественен, оператору легко практически сразу освоить работу с прибором, и он очень прост в использовании.；

2) Простой, практичный и быстрый опыт работы с сенсорной системой для клиентов；

3) Интерфейс управления программным обеспечением на различных языках может свободно переключаться, что удобно для пользователей в использовании；

4) Обеспечьте открытую операцию калибровки прибора, чтобы облегчить клиентам регулярную калибровку прибора；
