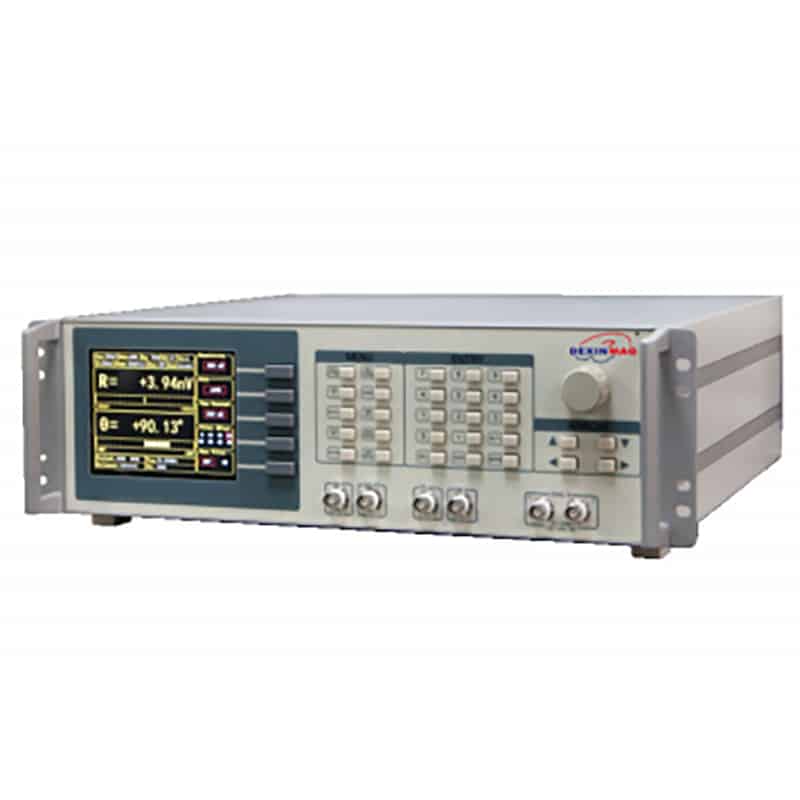

Встроенный усилитель DXA-003

Канал входного сигнала

Малошумящий аналоговый входной усилитель, используемый в блокирующем усилителе DXA-003, может эффективно обрабатывать несимметричные или дифференциальные сигналы, а его эквивалентный входной шум составляет 6 Нв/√Гц при 100 кГц. Входное сопротивление этого канала составляет 50 Ом или 10 МОМ, а уровень входного сигнала, который может быть обнаружен на выходе полной шкалы, составляет от 1нВ до 1В. Динамический диапазон DXA-003 может достигать более 120 дБ, и он может регулировать внутренний программируемый усилитель усиления в соответствии с амплитудой входного сигнала для изменения динамического запаса всей системы. Частота дискретизации высокоточного 14-разрядного АЦП составляет 250 Мбит/с, а фильтр сглаживания перед АЦП может эффективно предотвращать сглаживание сигнала.

Канал опорного сигнала

Опорный сигнал цифрового встроенного усилителя DXA-003 может выбирать синусоидальный сигнал или прямоугольный сигнал в соответствии с фактической ситуацией пользователя, а также может использовать опорный сигнал, синтезированный цифровым устройством внутри прибора. Когда DXA-003 настроен на режим внутреннего опорного сигнала, высокоточный генератор и алгоритм цифрового синтеза внутри прибора могут генерировать синусоидальный сигнал для умножения входного сигнала, и фазовый шум в это время практически не влияет на внутренний опорный сигнал. Влияние. Используя технологию цифрового фазового сдвига, фаза внутреннего опорного сигнала позволяет достичь точности разрешения в 0,001°. Режим внутреннего опорного сигнала прибора может нормально работать в диапазоне частот от 1 МГц до 10 МГц. Кроме того, DXA-003 также может использовать режим внешнего опорного сигнала, в качестве внешнего опорного сигнала можно использовать синусоидальный сигнал и логический уровень TTL. Нарастающий или спадающий фронт внешнего опорного сигнала запускает внутреннюю фазовую автоподстройку (PLL). Основываясь на частоте опорного сигнала, DXA-003 может обнаруживать гармоники сигнала. Максимальная частота гармонического сигнала, которую он может обнаружить, в 32767 раз превышает основную частоту, но максимальная частота гармоник не может превышать максимальную частоту измерения прибора, равную 10 МГц.

Цифровые модуляторы и выходные фильтры

Основным компонентом DXA-003 является модулятор. По сравнению с умножителем аналогового сигнала цифровой модулятор внутри этого прибора может эффективно подавлять потенциальную погрешность измерения, вызванную смещением по постоянному току. В то же время, за счет оптимизации операции умножения когерентного сигнала внутри цифрового модулятора, погрешность вычисления сводится к минимуму, так что прибор может точно обнаруживать слабый входной сигнал. Постоянная времени DXA-003 может быть установлена в диапазоне от 10 нс до 4,4кс. Скорость спада выходного фильтра нижних частот может быть установлена равной 6, 12, 18, 24, 32, 36, 42, и 48 дБ/октава. Этот цифровой фильтр нижних частот реализован с использованием структуры фильтра с бесконечной импульсной характеристикой (IIR) с частотой дискретизации обработки сигнала 250 МГц. Метод цифровой модуляции и структура фильтра, принятые в DXA-003, обеспечивают более высокий динамический запас (>120 дБ), точную фазу (абсолютная фазовая погрешность <1°), нулевой дрейф постоянного тока и хорошую ортогональность. Кроме того, когда частота входного сигнала ниже 200 Гц, DXA-003 может включить синхронный фильтр для устранения гармонического влияния опорного сигнала, гарантируя, что прибор сможет быстро обнаруживать эффективные низкочастотные сигналы.

Генератор

Встроенный генератор встроенного усилителя DXA-003 может выдавать прибору опорный сигнал с низким уровнем искажений (-80 дБц). Частота одиночного синусоидального опорного сигнала может варьироваться от 1 МГц до 10 МГц, а частотное разрешение генерируемого опорного сигнала может достигать 1 МГц. Используя переднюю панель DXA-003 или компьютерную связь, можно задать частоту и амплитуду опорного сигнала, генерируемого внутренним генератором. Когда прибор выбирает режим внешнего опорного сигнала, сигнал, генерируемый внутренним генератором, и внешний опорный сигнал поддерживают фазовую синхронизацию.

Генератор сигналов

Основанный на 16-разрядном цифроаналоговом преобразователе (ЦАП), DXA-003 может генерировать синусоидальный сигнал с диапазоном частот от 1 МГц до 10 МГц. Частота его сигнала связана с генератором внутри прибора и может быть установлена с помощью каталога управления прибором. Амплитуда синусоидального сигнала, вырабатываемого прибором. Максимальная амплитуда синусоидального сигнала, которую может генерировать генератор сигналов DXA-003, составляет 1Vrms, а разрешение - 1uVrms.

Функция отображения

5,6-дюймовый цветной TFT-экран с разрешением 640×480 используется в качестве основного дисплея прибора для DXA-003. Данные, которые могут быть обнаружены этим встроенным усилителем, такие как значение X, значение Y, значение R и значение θ сигнала, могут отображаться одновременно в виде числового значения и гистограммы.

Ручное управление

При отображении тестовых данных TFT-ЖК-экран также используется для отображения контрольного списка прибора. В сочетании с программными клавишами вокруг главного экрана прибора и цифровой клавиатурой на передней панели прибора пользователь может эффективно регулировать рабочие параметры прибора, такие как: режим измерения входного сигнала, опорный режим, частоту внутреннего генератора, выходную амплитуду синусоидального сигнала и интерфейс дисплей.

Автоматическая функция

Цифровой блокирующий усилитель DXA-003 может автоматически регулировать рабочие параметры прибора для получения оптимального режима измерения, необходимого для различных входных сигналов. Используя различные независимые кнопки в меню управления прибором, пользователь может разумно регулировать общее усиление прибора, фазу внутреннего опорного сигнала, динамический запас и коэффициент отображения прибора. Благодаря функции автоматической настройки прибор может автоматически и легко измерять входной сигнал, подлежащий тестированию.

Работа с программным обеспечением ПК

DXA-003 имеет три интерфейса: RS232, USB 2.0 и Ethernet, которые позволяют настраивать все функции прибора для обеспечения того, чтобы пользователи могли эффективно использовать все тестовые функции DXA-003 на управляющем компьютере, включая установку разумных параметров управления прибором и считывание данных, измеренных прибором. инструмент. В то же время, чтобы пользователям было удобнее пользоваться различными функциями, этот прибор оснащен соответствующей программой LabVIEW, которая может считывать и сохранять измеренные данные в режиме реального времени. Это позволяет легко применять DXA-003 для проведения сложных научных экспериментов.
