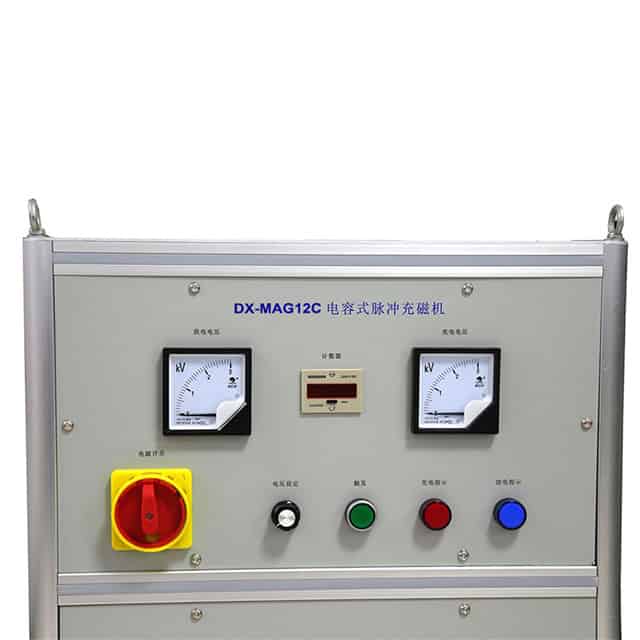

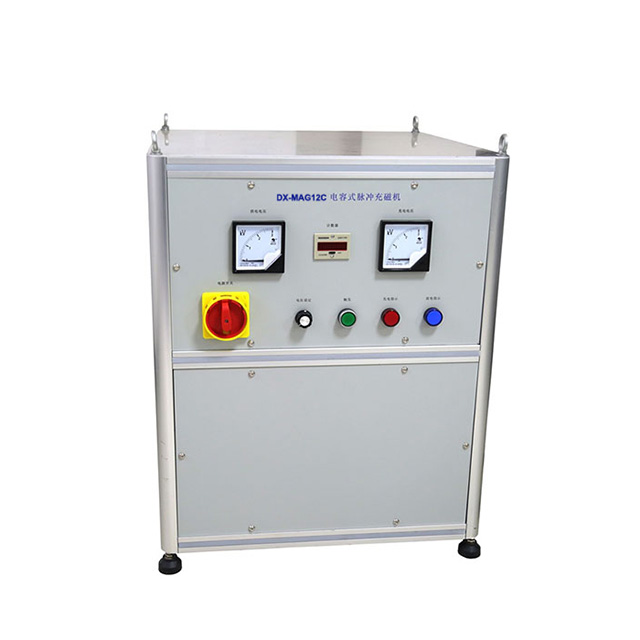

Конденсаторный импульсный намагничиватель серии DX-MAG12C/25C состоит из высоковольтного импульсного конденсатора, погруженного в масло, тиристора и схемы управления. Напряжение питания переменного тока увеличивается изолирующим трансформатором, а затем переключается с выпрямителя на постоянный ток для зарядки конденсатора. Энергия постоянного тока высокого напряжения накапливается в конденсаторе. Наконец, благодаря управлению SCR энергия захвата высокой мощности может разряжать намагничивающую катушку, создавая сильное магнитное поле и насыщая магнит.

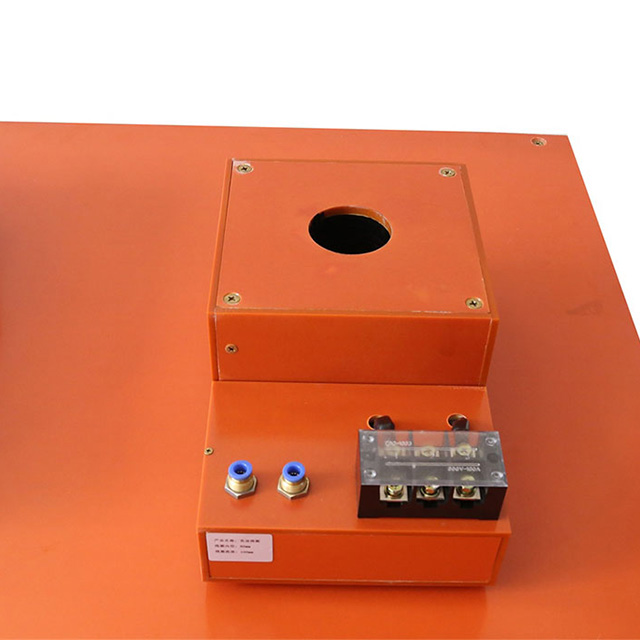

Конденсаторный импульсный намагничиватель серии DX-MAG12C/25C подходит для изделий с постоянными магнитами, таких как рупор, двигатель постоянного тока, вентилятор постоянного тока, шаговый двигатель, резиновый магнит, игрушки и т.д. он обладает преимуществами низкого энергопотребления, высокой эффективности и высокой скорости намагничивания. Он может проектировать различные намагничивающие зажимы для пользователей.
Технические параметры
DX-MAG12C
|
Номер типа. |
DX-MAG-12C20 |
DX-MAG-12C30 |
DX-MAG-12C40 |
|
Входная мощность |
AC220 ± 10% |
AC380 ± 10% |
AC380 ± 10% |
|
Входящий ток |
40A |
40A |
40A |
|
Напряжение заряда |
DC200V-1200V |
DC200V-1200V |
DC200V-1200V |
|
Емкость |
2000 мкФ |
3000uF |
4000 мкФ |
|
Запасенная энергия |
1440J |
2160J |
2880J |
|
Выходной ток |
15кА |
15кА |
15кА |
|
Выходной ток |
1,0 секунды/ время |
1,5 секунды/время |
2,0 секунды/ время |
DXMAG25C
|
Номер типа. |
DX-MAG-25C10 |
DX-MAG-25C15 |
DX-MAG-25C20 |
|
Входная мощность |
AC220 ± 10% |
AC380 ± 10% |
AC380 ± 10% |
|
Входящий ток |
40A |
40A |
40A |
|
Напряжение заряда |
DC200V-2500V |
DC200V-2500V |
DC200V-2500V |
|
Емкость |
1000 мкФ |
1600 мкФ |
2000 мкФ |
|
Запасенная энергия |
3125J |
5000J |
6250J |
|
Выходной ток |
30кА |
30кА |
30кА |
|
Интервал намагничивания |
2,0 секунды/ время |
3,0 секунды/ время |
3,0 |
|
Модель |
Стоимость, доллары США |
|
Емкостный импульсный намагничиватель |
По запросу |
