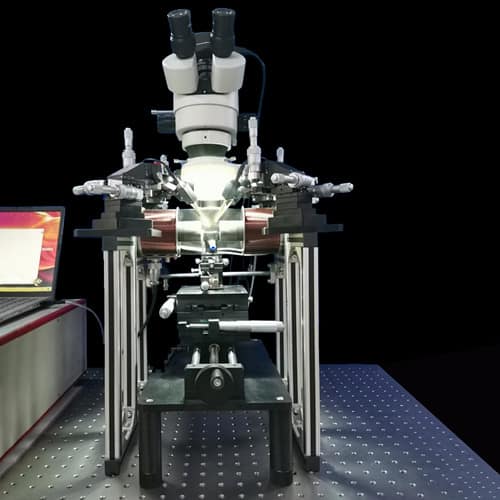

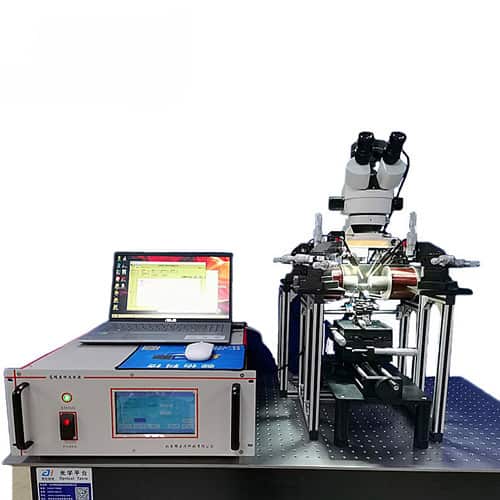

Станция зондирования высокотемпературных и низкотемпературных магнитных полей DXT-D30

Конфигурация зондовой станции в основном выбирается и проектируется в соответствии с потребностями пользователей. Например, требуемая модель магнитного поля, модель источника питания, значение магнитного поля, размер таблицы образцов и т.д. кроме того, измерительный стол может использоваться в сочетании с высокоточным биполярным источником питания постоянного тока, независимо разработанным нашей компанией, что позволяет повысить высокую стабильность магнитного поля. Таким образом, этот тип измерительного стола в основном разрабатывается и оптимизируется в соответствии с условиями использования заказчиков.

Технические параметры

Модель магнитного поля: расширенная версия EM3

Модель источника питания: JP10-40, лучше 50 ppm

Значение магнитного поля:>1000Gs при шаге 60 мм

Разрешение магнитного поля: более 0,1Гс

Держатель трехмерного зонда: 4 высокоточных держателя трехмерного зонда

Диаметр ступени: 30 мм

Смещение по оси Y -от 15 мм до 200 мм, точность более 10 мкм

Смещение по оси X ±15 мм, точность более 10 мкм

Ход оси Z составляет 10 мм, точность превышает 20 мкм

Вращение оси RR: грубая регулировка на 360 градусов, точная регулировка в пределах ±5°, точность точной регулировки 10'

Микроскоп: стереомикроскоп, диапазон увеличения более чем в 10-150 раз.

Точность обработки превышает 10 микрон.

Инструкция по применению

1. Подключите датчик Холла к интерфейсу DB15 на задней панели измерителя Гаусса; вставьте адаптер питания постоянного тока 9 В в интерфейс источника питания на задней панели измерителя Гаусса; если вы используете компьютер для удаленной связи, вы также должны использовать последовательный кабель для подключения интерфейса DB9 на задней панели измерителя Гаусса. подсоедините заднюю панель измерителя Гаусса к последовательному порту компьютера.
2. Подключите адаптер питания 9 В постоянного тока к розетке 220 В переменного тока, и можно включать измеритель Гаусса. В это время красный индикатор на передней панели измерителя Гаусса мигает, и на жидкокристаллическом экране отображаются данные о магнитном поле.
3. Калибровка нуля датчика: отодвиньте датчик Холла от магнитного поля и посмотрите, равен ли нулю индикатор гауссметра; если дисплей не равен нулю, вам необходимо обнулить датчик Холла; отодвиньте датчик от магнитного поля или поместите его в нулевую полость Гаусса (рекомендуется чтобы в это время параллельно ввести наконечник зонда в полость нулевого Гаусса и не касаться стенки полости), затем откройте средство отладки последовательного порта на компьютере и введите команду "ноль" в измеритель Гаусса для калибровки зонда.
4. Распознавание направления датчика: Датчик Холла T-300 является поперечным датчиком, а чувствительный к магнитному полю элемент расположен примерно в 3 мм от передней части датчика; когда ручка датчика Холла с меткой "Jin Zhengmao" обращена к северному полюсу магнитного поля, измеритель Гаусса показывает, что значение магнитного поля положительное; в противном случае оно отрицательное.
5. Прибор настроен и переходит в нормальное состояние измерения.
