Прибор для измерения распределения космического магнитного поля DX-2012RC

Тестер распределения многополюсного магнитного поля DX-212RC разработан компанией Xiamen Dexing Magnet Tech. Co., Limited в соответствии с реальными потребностями производителей магнитных колец и автомобильных компаний после многих лет неустанных усилий. Это высокотехнологичный продукт, специально используемый для измерения и анализа распределения магнитного поля на поверхности многополярного магнитного кольца. Для производителей магнитных колец и связанных с ними моторных предприятий это незаменимый инструмент для проектирования магнитных колец и контроля качества.

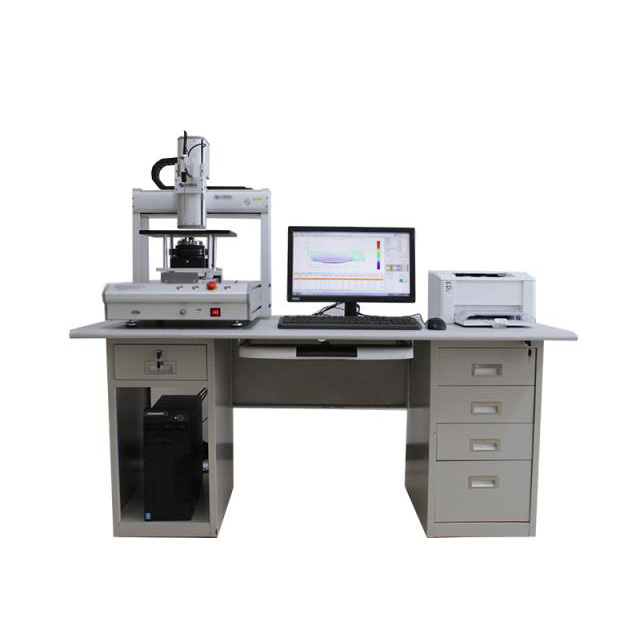

Конфигурация системы

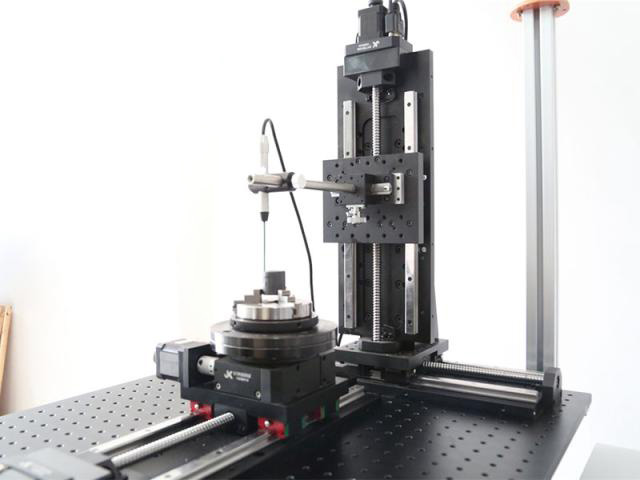

1. Испытательная платформа: включает электронный механизм регулирования зонда, электронную систему регулирования XYZ, вращающуюся платформу с оптическим приводом и точный трехкулачковый патрон.
2. Узел тестирования многополярного магнитного кольца: включая автоматический измеритель дальности Гаусса и центр управления приводом шагового двигателя.
3. Программное обеспечение для тестирования распределения многополюсного магнитного поля DX-2012.
4. Компьютер Lenovo и 1 комплект лазерного принтера HP.
5. Один комплект испытательного зонда (легко изнашиваемые детали: отправка 1 комплекта).
6. Стандартное магнитное поле: предоставьте отчет о проверке третьей стороны (1000Gs).

Технический индекс

1. Смещение зонда X, Y, Z может быть производным от мощности. Ходы X, Y и Z равны 300 мм, 200 мм и 200 мм соответственно.
2. X, Y и Z: разрешение перемещения составляет 0,01 мм. Точность возврата составляет ±0,02 мм.
3. Концентричность вращения трехкулачкового патрона: 0,01 мм. Общая концентричность составляет более 0,05 мм.

  1) Поворотная платформа с оптическим приводом, модель: 01RS004 Поворотная платформа с оптическим приводом, коэффициент трансформации: 1:180.

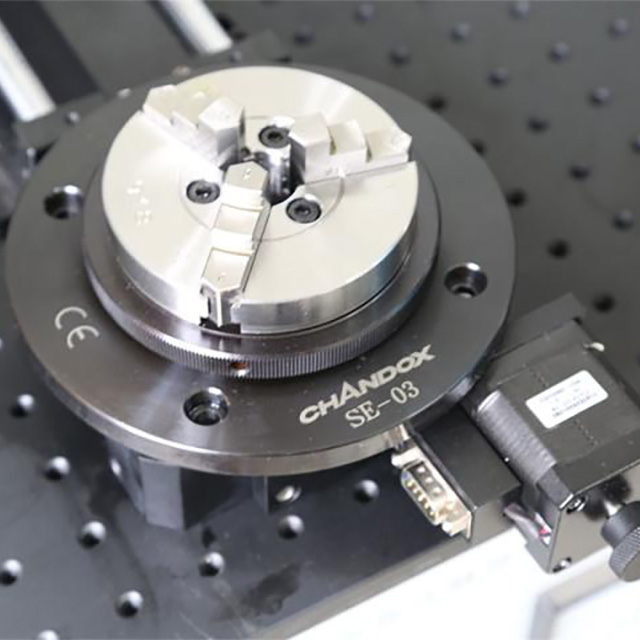

  2) Трехкулачковый патрон, модель: SE-03, точность измерения 36000 шагов/оборот, время проверки: 60 секунд.

Тестовый хост, гауссметр имеет 4 автоматических диапазона: 0,2 К/0,4 К/1 К/2 К/4 К/10 К/20 Кгс 7 автоматических диапазонов, разрешение: 0,2% от полного диапазона для каждого типа диапазона, ниже 400 Гс, эффективно 0,1 Гс, точность: 1,0% от полного диапазона для каждого типа диапазона. тип зазвонил.

  1) Автоматически измеряйте максимальное экстремальное значение, минимальное экстремальное значение и среднее экстремальное значение магнитного поля каждого полюса.

  2) Автоматически измеряйте максимальное экстремальное значение, минимальное экстремальное значение и среднее экстремальное значение каждого магнитного полюса.

  3) Автоматическое измерение площади каждого магнитного полюса и полуширины.

  4) Функции нулевого самовозврата и удаления недопустимых данных с помощью anti-shake.

  5) Автоматически выводится кривая графика XY, и она может увеличиваться по желанию в зависимости от координаты XY.

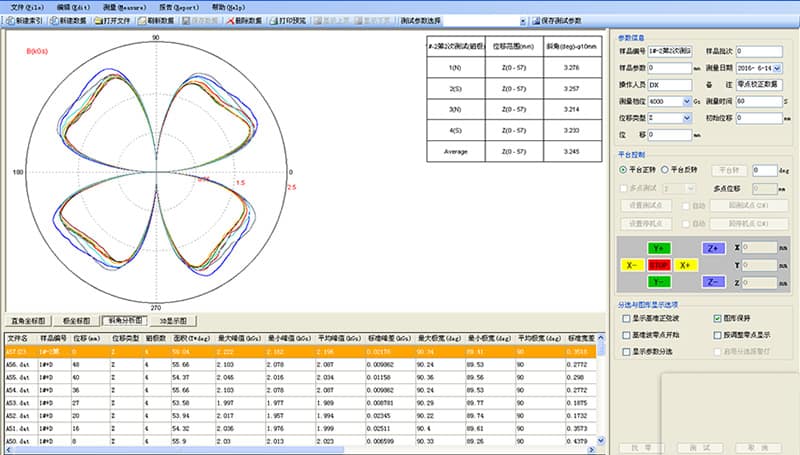

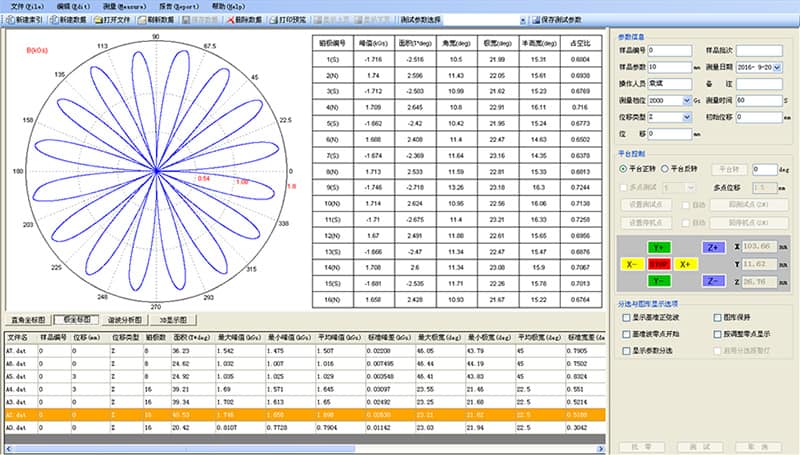

  6) Автоматически выводится полярная диаграмма.

  7) Автоматически выводит соответствующий анализ основных волн и гармоник.

  8) Относительно одного и того же образца, отображающего трехмерное распределение магнитного поля путем объединения контрольных точек.

  9) Функция хранения списков угла наклона полюса, экстремального значения полюса и площади полюса.

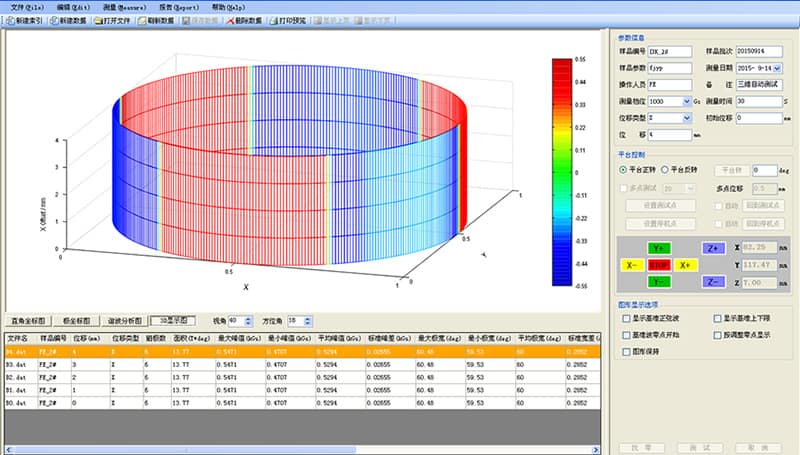

Программный интерфейс
