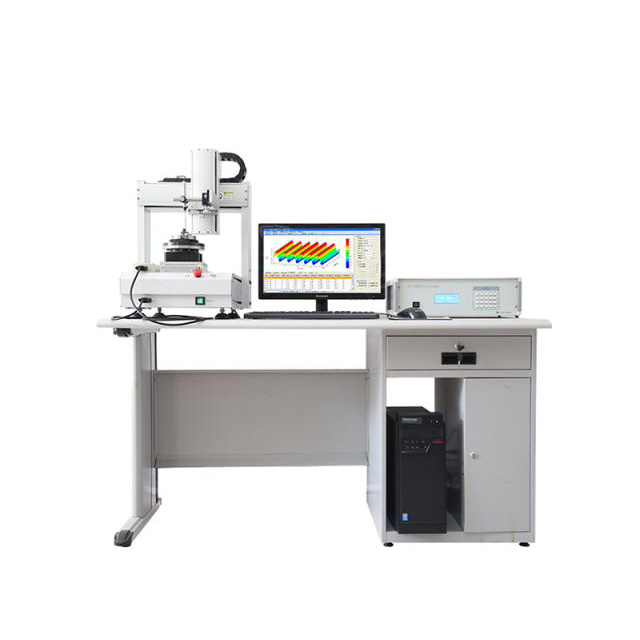

Устройство для измерения магнитного распределения DX-2012RB

Устройство для измерения распределения поверхностного магнитного поля DX-2012RB сочетает в себе актуальные потребности производителей многополюсных магнитных колец и пользователей моторных предприятий благодаря тщательной разработке испытательного стенда и точному управлению двигателем для достижения точного измерения распределения поверхностного магнитного поля. Отчеты об испытаниях, такие как координата XY, полярная координата P, Может быть обеспечено трехмерное распределение магнитного поля и гармонический анализ относительной основной волны, которые обеспечивают точные данные о распределении магнитного поля для проектирования двигателя. Конструкция с высокой концентричностью и высокая точность возврата зонда являются гарантией качества оборудования, а комплексные характеристики продукта достигают передового международного уровня.、

Характеристики продукта

1.Мощный визуальный анализ данных трехмерной формы сигнала распределения магнитного поля

2.Полностью автоматическое управление перемещением ручного датчика XYZ

3.Направление XYZ можно регулировать, поворачивая ручку

4.Он может точно определять положение вблизи нулевой точки магнитного полюса

5.Импортированный трехкулачковый патрон обеспечивает концентричность вращения более 0,05 мм

6.Стол с шаговым двигателем вращается стабильно, с дрожанием менее 0,03 мм

7.Он имеет функцию автоматического возврата полюса к нулю и сравнения с основной волной

8.Однокристальный компьютер имеет внутреннее управление, диапазон может быть спроектирован произвольно

Технический индекс

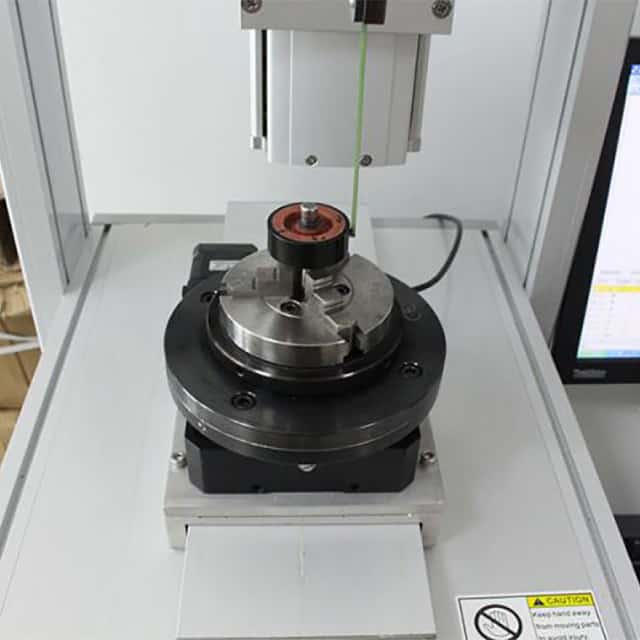

Вращающаяся платформа

Концентричность вращения трехкулачкового патрона: 0,01 мм, общая концентричность лучше, чем: 0,05 мм

Оптическая электрическая переводная платформа, модель: 01RS004 оптическая электрическая вращающаяся платформа, коэффициент трансформации: 1:180

Трехкулачковый патрон, импортированный из Тайваня, модель: SE-03

Наивысшая контрольная точка точного измерения составляет 36000 шагов/оборот, а время тестирования можно регулировать в пределах 30-60 секунд

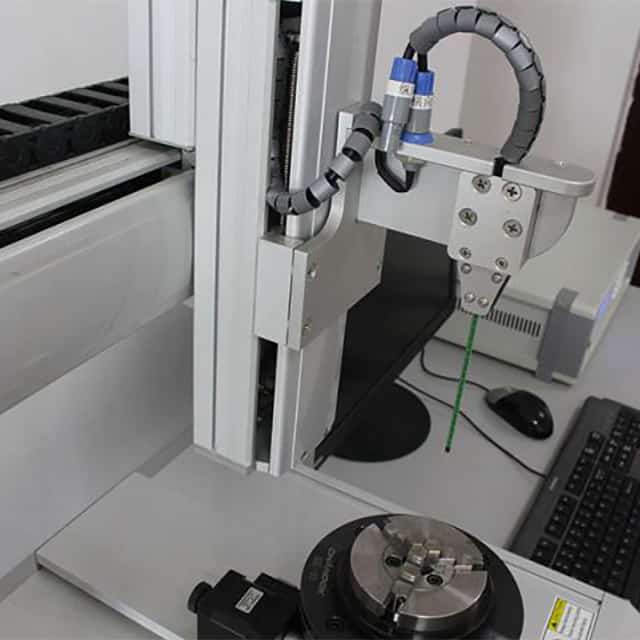

Измерительный зонд

1.Четыре передачи автоматического диапазона: 0,2 к/0,4 к/1 к/2 к/4 к/10 к/20 кгс семь передач автоматического диапазона

2.Разрешение: соответствует 0,2% от полной шкалы каждой передачи, менее 400GS, допустимо для 0,1GS

3.Точность: соответствует 1,0% от полной шкалы каждой передачи

4.Распределение стандартного магнитного поля, магнитное поле 1000gs ± 5GS, точность калибровки: 0,5%, для калибровки магнитного поля

Описание измерений

1.Обычный поперечный зонд: толщина 0,65 мм, ширина 3,5 мм, длина удлинителя переднего конца 60 м

2.Диапазон измерения внутреннего кольца: Φ 10 мм ~ Φ 76 мм, большие образцы должны быть оснащены измерительными инструментами.

3.Диапазон измерения наружного кольца: Φ 6 мм ~ Φ 82 мм, большие образцы должны быть оснащены измерительными инструментами

4.Расстояние перемещения до датчика в трех направлениях: ось X: 200 мм, ось Y: 200 мм, ось Z: 100 мм
