Тестер распределения многополюсного магнитного поля DX-2012RA (ручная версия)Тестер распределения многополюсного магнитного поля DX-2012RA (ручная версия)

Тестер распределения многополюсного магнитного поля DX-2012RA разработан компанией Xiamen Dexing Magnet Tech. Co., Ltd в сочетании с реальными потребностями производителей магнитных колец и моторных компаний после многих лет неустанных усилий. Это высокотехнологичный продукт, специально используемый для измерения и анализа распределения магнитного поля на поверхности многополярного магнитного кольца. Для производителей магнитных колец и связанных с ними моторных предприятий это незаменимый инструмент для проектирования магнитных колец и контроля качества.

Особенности

1. Высокая степень автоматизации, высокая стабильность и повторяемость, кривые и данные могут быть сохранены и вызваны произвольно.
2. С мощными функциями анализа, подходящими для проектных работ, дружественным пользовательским интерфейсом, ключевой операцией на испытательном стенде для тестирования и поддержания данных.
3. Данные и кривая представляют собой мультиинформационный вывод, анализ контраста между мультикольцами и стандартным магнитным кольцом.
4. Он имеет быструю скорость измерения и может регулироваться в соответствии с требованиями, самая быстрая скорость составляет 10 секунд/время. Он позволяет проводить быструю проверку качества в режиме реального времени и имеет функцию аварийной сигнализации ultra difference.

Конфигурация системы

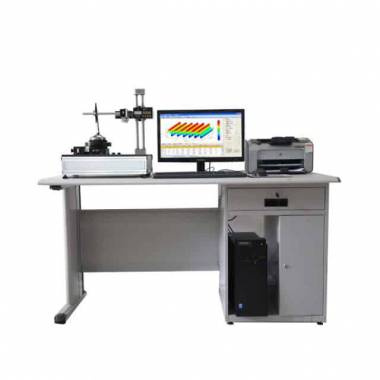

Компьютер, принтер, тесламетр, измерительное программное обеспечение и вращающаяся платформа шагового двигателя

1. Аппаратное обеспечение системы

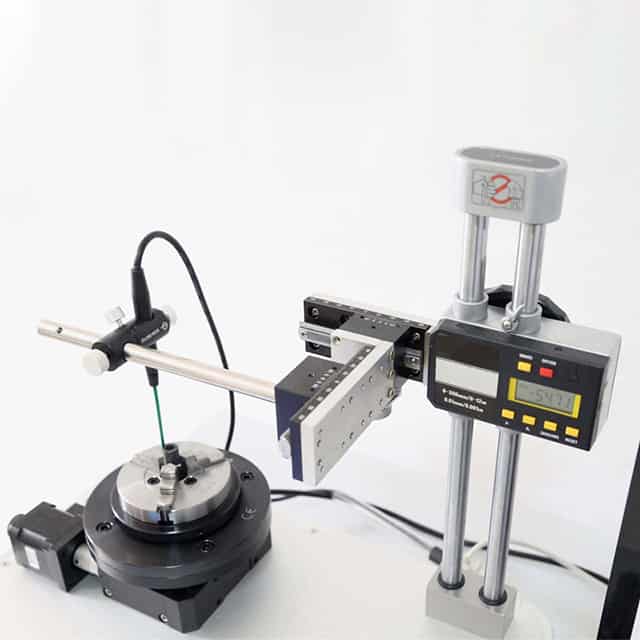

1) Хост: включает в себя привод шагового двигателя хост-системы и гауссметр с четырьмя диапазонами.

2) Базовая станция и кронштейн зонда: обеспечьте испытательный зонд, который можно регулировать в направлении оси X, направлении оси Y и направлении оси Z, отрегулируйте разрешение: 0,1 мм.

3) Вращение и управляющая часть: содержит двигатель и управляющую часть двигателя, плавное вращение, отсутствие шума.

4) Зажимная часть: быстро и стабильно закрепите магнитное кольцо или магнитное кольцо с валом, чтобы обеспечить точность результата теста.

5) Тестовый зонд: использование высокоточного герметичного зонда с датчиком Холла обеспечивает надежность и подлинность прямого сигнала.

6) Гауссметр: разумно принятый четырехдиапазонный гауссметр с конструкцией SCM, подключенный к хосту через интерфейс RS232.

2. Системное программное обеспечение

1) Поддерживающий компьютер для анализа, обработки, хранения данных, для заполнения индекса функций и технологий.

2) Максимальное экстремальное значение, минимальное экстремальное значение, среднее экстремальное значение, максимальный угол, минимальный угол, средний угол, ширина полюса, полюсы, площадь полюса и анализ ошибок и т.д.

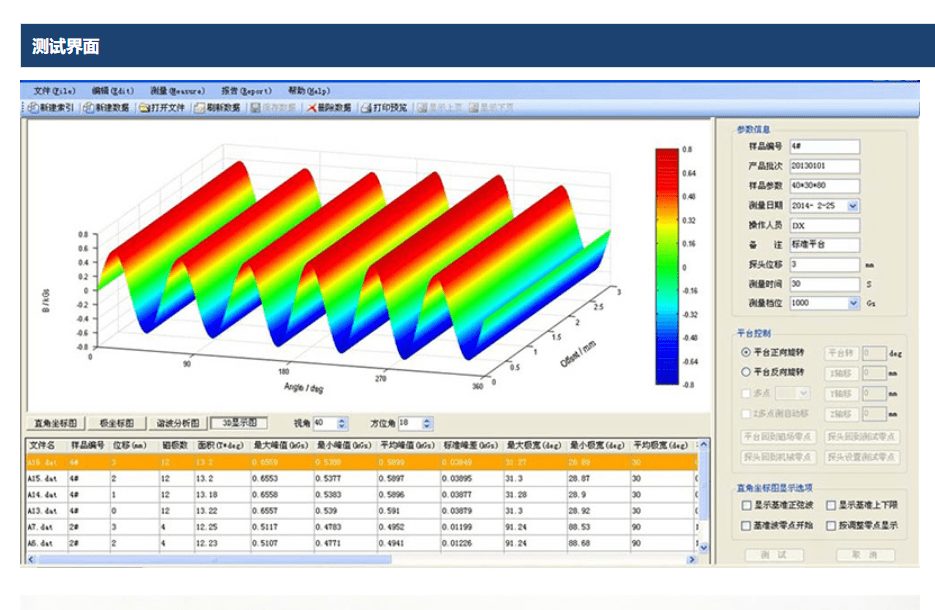

3) С функцией координаты XY, координаты полюса P, гармонического анализа, трехмерных диаграмм магнитного поля XYZ и контурной линии магнитного поля и т.д.

Технический индекс

1. Диапазон измерения магнитного поля: 1000Gs, 2000Gs, 4000Gs и 8000Gs четыре диапазона, точность измерения магнитного поля: 1%, повторяемость: 0,3%
2. Концентричность платформы: более 0,06 мм, вибрация платформы: менее 0,03 мм
3. Испытательная поверхность магнитного кольца: наружная поверхность, внутренняя поверхность и торцевая поверхность, измеряя малый диаметр и высокую плотность многополюсного магнитного кольца, можно выбрать ультратонкий зонд
4. Диапазон испытаний магнитного кольца: наружный диаметр 3 мм ~ 60 мм, внутренний диаметр 10 мм ~ 80 мм, торцевая поверхность > 2 мм, высота 5 мм ~ 80 мм

5. Чувствительная зона зонда: 0,5 мм x 0,5 мм (ультратонкий зонд 0,25 мм x 0,25 мм), рабочая температура: - 55℃ ~ 125℃

6. Результаты продольных и поперечных измерений, протокол испытаний могут быть распечатаны и сохранены

Примечание: при непосредственном измерении магнитного кольца пользователи должны использовать немагнитную форму, чтобы избежать воздействия патрона на магнитные полюса.
