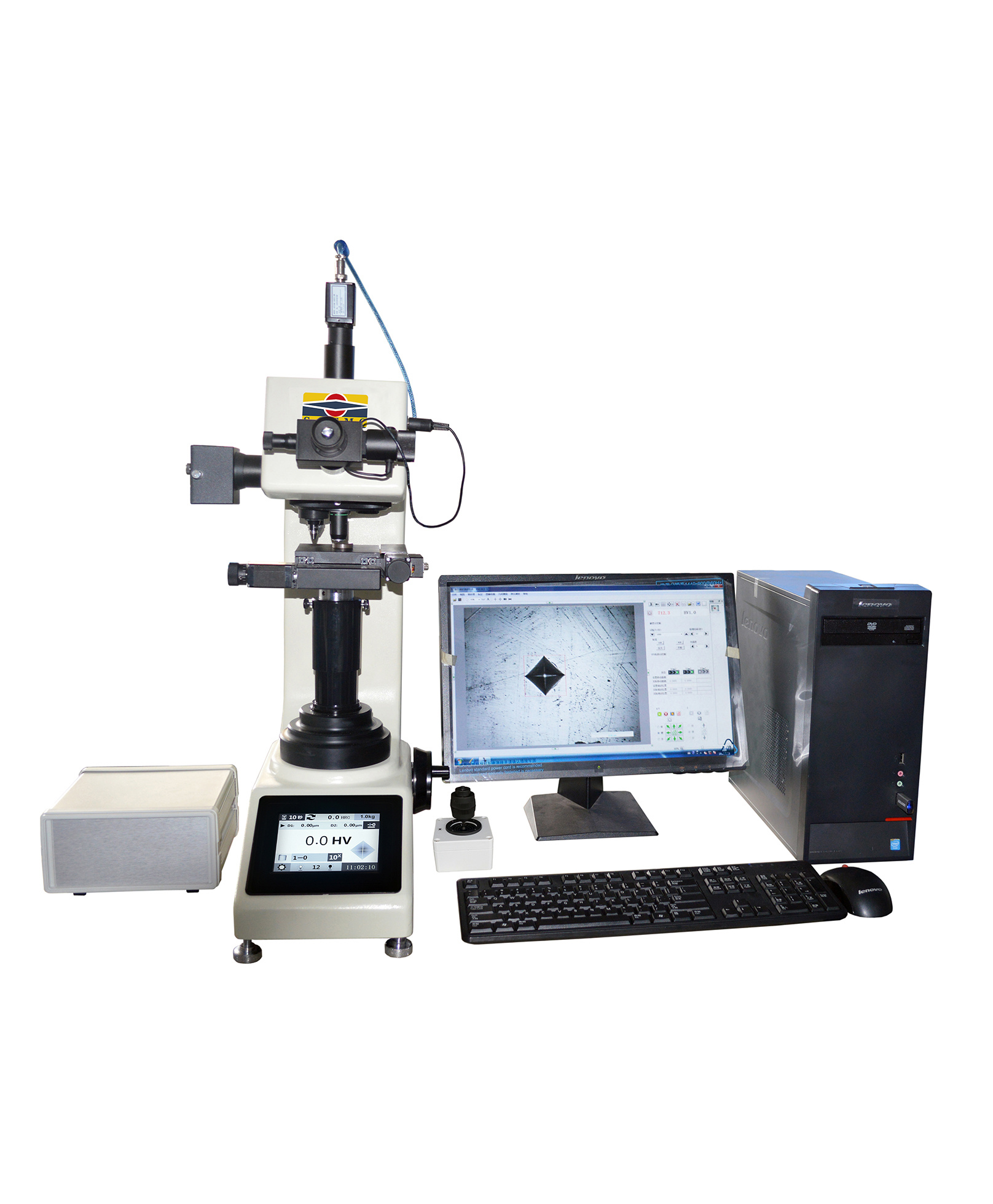

Автоматический твердомер по Виккерсу MHV-10Z / 50Z / V2.0

Технические характеристики

Автоматический твердомер по Виккерсу MHV-10Z / 50Z / V2.0 интегрирован с несколькими новыми технологиями, такими как оптическая визуализация, механическое перемещение, электронное управление, цифровая визуализация, анализ изображений, компьютерная обработка и так далее. Он управляет твердомером по Виккерсу и автоматической испытательной таблицей с помощью компьютера и отображает изображение углубления на экране компьютера. С помощью автоматического считывания показаний и ручного считывания данных он точно измеряет твердость HV, глубину упрочнения, толщину пленки, расстояние между двумя точками металлов и некоторых неметаллических материалов и различных пленок. Он также может снимать морфологию поверхности металла, выполнять печать с фиксированной скоростью и т.д. Эта система прорывается через традиционный метод испытаний, обеспечивает полуавтоматический контроль твердости, высокую точность, высокую повторяемость и является важным оборудованием для анализа материалов.

Технические параметры

Функция программного обеспечения:

Связь с системой: через коммуникационный интерфейс реализуется связь между системой и твердомером.

Привязка давления: При преобразовании испытательной силы система воспринимает изменение испытательной силы и отображает его в режиме реального времени.

Револьверный механизм: программное обеспечение управляет перемещением объектива и индентора без ручного управления.

Механизм загрузки: программное обеспечение управляет загрузкой без ручного управления.

Измерительный механизм: Программное обеспечение управляет револьверной головкой, загрузкой и непосредственным считыванием значения твердости по Виккерсу.

Привязка к источнику света: ручная фокусировка.

Получение изображения: отображение изображения твердости в режиме реального времени, сохранение и печать изображения.

Автоматическое измерение: Автоматическое нахождение четырех вершин углубления с высокой скоростью и точными данными, существует множество профессиональных алгоритмов, подходящих для различных углублений. Он непрерывно и немедленно производит измерения в заданных координатах после загрузки.

Автоматический поиск точек: система автоматически находит наилучшие вершины рядом с четырьмя вершинами углубления, что значительно снижает вероятность человеческой ошибки.

Измерение по диагонали: Нажмите на верхний левый и нижний правый угол углубления, чтобы прочитать значение твердости.

Измерение по четырем точкам: Щелкните по четырем точкам углубления, и вы сможете прочитать значение твердости.

Преобразование твердости: В соответствии с национальным стандартом, автоматическое преобразование значения твердости по Бринеллю, Роквеллу, Виккерсу, Кнупу с отображением в режиме реального времени.

Графический отчет: автоматическая запись данных измерений, автоматическое создание кривых зависимости твердости от глубины, сохранение или печать кривых зависимости твердости от глубины и всех измерений вдавливания. Сохраните или распечатайте изображение вдавливания и текущее значение твердости при вдавливании. Все отчеты сохраняются в файле WORD.

Статистика результатов: Выводите результаты множественных измерений углублений в EXCEL и автоматически подсчитывайте номер измерения, максимальное значение, минимальное значение, среднее значение, отклонение и т.д. твердости.

Управление рычажным механизмом: через коммуникационный интерфейс система system воспринимает изменения испытательной силы, управляет револьверной головкой, нагрузками и непосредственно считывает значения.

Автоматическое перемещение c: Оснащен высокоточным X-Y автоматическим испытательным столом.

Автоматическая идентификация: Ведущая независимая технология автоматической идентификации, считывающая значения D1 / D2 и HV за 0,3 секунды.

Стабильная производительность: Вмятина от незеркальной полировки, неравномерный свет, не по центру считывается автоматически.

Мощные функции: ручное считывание, автоматическое считывание, преобразование твердости, кривая глубины -твердости, изображение углубления, графический и текстовый отчет.

Прост в использовании: С помощью калибровки блока твердости в соответствии с привычками пользователей. Обычно им можно пользоваться, тренируясь полдня.

Автоматическое считывание: Оригинальный алгоритм автоматического считывания для автоматического считывания различных углублений с высокой скоростью и точностью.

Хорошая повторяемость: Это автоматическое считывание с высокой повторяемостью, которое может удовлетворить требования профессиональных пользователей.

Автоматическое сканирование: Может автоматически сканировать края и форму образца.

Параметры:

1. Компьютер: Процессор: I5, память: 4G, HD: 500G, 19-дюймовый ЖК-экран
2. Струйный принтер
3. Операционная система: WIN XP, WIN7
4. Цифровая система визуализации

Высокое разрешение: 130 миллионов пикселей (1280 × 1024)

Высокая скорость получения данных: разрешение 1280 × 1024: 25 кадров в секунду

Высокое разрешение: улучшаются черно-белые изображения и четкость.

Размер поверхности мишени: 1/2 дюйма

5. X-Y автоматический испытательный стол

Размер стола: 110 × 110 × 41 мм

Максимальный ход: 50 × 50 мм

Минимальный шаг: менее 2 мкм

Скорость перемещения: Регулируется

Режим управления: Ручное управление, электрическое управление, компьютерное управление

6. Испытательный стол X-Y - режим компьютерного управления

Перемещение по местоположению: Испытательный стол напрямую переходит к настройкам программного обеспечения;

Перемещение точки: выберите любую точку образца и переместите индентор снизу.;

Направленное перемещение: Щелкните в восьми направлениях, чтобы переместить испытательный стол, и можно настроить шаг перемещения;

Произвольное перемещение: Щелкайте в любом направлении, чтобы переместить испытательный стол и облегчить пользователям просмотр поверхности образца.;

Перемещение с переменной скоростью: при перемещении испытательного стола используются две скорости (быстрая и медленная), скорость является необязательной и регулируется;

Другие функции: произвольная настройка исходного положения, автоматический сброс, механический предел и другие профессиональные функции для удовлетворения различных требований.

7. Метод измерения

Автоматический режим - Автоматическое перемещение испытательного стола (в направлении X и Y) + автоматическое считывание показаний

Ручной режим 1 - Автоматическая загрузка + ручное измерение линии по окуляру

Ручной режим 2 - Ручное перемещение испытательного стола + ручная фокусировка + Автоматическое / ручное измерение

8. Автоматическое / ручное считывание

Время автоматического считывания: время считывания с одним вдавливанием составляет около 300 миллисекунд;

Точность автоматического измерения: 0,1 мкм;

Повторяемость автоматического измерения: ± 0,8%

Ручное считывание: ручной выбор, автоматический поиск точек, измерение по 4 точкам, измерение по 2 диагонали

9. Сохранение / вывод результатов

Сохранение / вывод данных измерений и экспериментальных параметров, включая D1, D2, HV, X, Y и т.д.;

Сохранение / вывод отчета о кривой эффективной глубины упрочняющего слоя;

Сохранение / вывод изображения.

Стандартная конфигурация:
