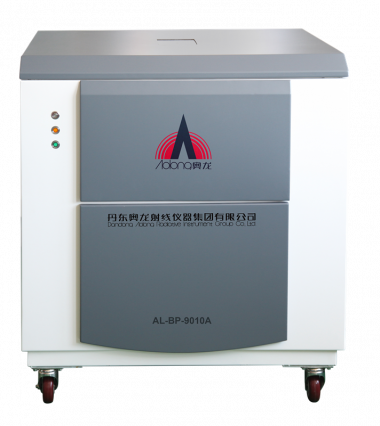

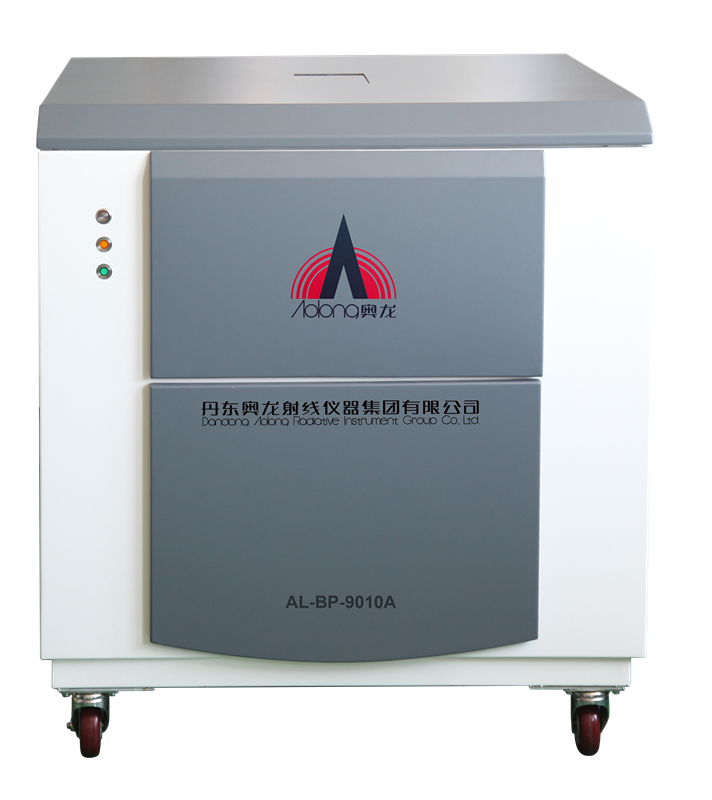

Рентгенофлуоресцентный спектрометр с дисперсией длин волн (AL-BP-9010)

Рентгенофлуоресцентный анализатор с дисперсией по длине волны - это высокотехнологичный продукт, созданный нашей компанией для обобщения опыта и уроков, извлеченных при разработке этого типа приборов в нашей стране на протяжении многих лет, и на основе использования передовых международных технологий, углубленных промышленных исследований и разработок все технические показатели достигли международного уровня аналогичных продуктов. Рентгенофлуоресцентный анализатор может быть применен в любой области, где необходимо проанализировать состав элементов или соединений от Na до U, таких как строительные материалы (цемент, стекло, керамика), металлургия (чугун и сталь, цветные металлы), нефть (микроэлементы, такие как S, Pb и т.д.), химическая промышленность, добыча полезных ископаемых, проверка товаров, проверка качества, даже исследование микроэлементов в организме человека и так далее. Это надежный инструмент для постоянного анализа и микроанализа, и он также используется в университетах и научно-исследовательских подразделениях.

Область применения：

• AL-BP-9010A очень подходит для контроля качества технологических процессов на крупных, средних и малых цементных заводах (одинарные и двойные печи).Он может быть использован для анализа основных и вторичных оксидов в сырье (таком как известняк, песок, бокситы, магнезит и другие минералы); определения обычных элементов, таких как CaO, SiO2, Al2O3, Fe2O3, MgO, SO3, K2O, Na2O, Cl и т.д. В сырье, клинкере и цементе.
• Применение в сталелитейной промышленности: определение элементов Si, Mn, P, S, Cu, A, Ni, Cr, Mo, V, Ti, W, Nb в соответствии с GB/T 223.79-2007.
• Применение в других отраслях промышленности: определение S и P в нефти, стекле, керамике, цветных металлах, горнодобывающей, геологической, химической промышленности, контроль качества и т.д.

Технические параметры:

• Анализ типов элементов: любые десять элементов от 11Na до 92U
• Рентгеновская трубка: Рентгеновская трубка с тонким бериллиевым окошком мощностью400 Вт производства Varian, мишень Rh (мишень Pd, опция)
• Охлаждение рентгеновской трубки: профессиональное циркуляционное охлаждение, охлаждающая вода не требуется
• Высоковольтный источник питания: 400 Вт (50 кв8ма), стабильность давления в трубке и расхода в трубке в течение 12 ч: лучше, чем 0,05
• Точность контроля температуры в помещении с постоянной температурой: установленное значение ± 0.1℃
• Детектор: пропорциональный детектор расхода воздуха, закрытая счетная трубка, сцинтилляционный счетчик
• Система обработки данных: 12 каналов и 2048 независимых анализаторов высоты импульса
• Вакуумная система: независимая конструкция насосной станции, двойная вакуумная камера, проста в обслуживании, максимальный вакуум в измерительной камере: менее 7Па
• Система подачи воздуха Flow: использует зарубежную высокоточную систему регулирования плотности потока, высокоточное устройство стабилизации плотности потока воздуха, стабильность давления достигает ± 0,01 кПа
• Оборудование для электроснабжения переменного тока 220 В: регулируемый ток очистки 2 кВА переменного тока.
• Стабильность: (24 часа) ≤2%
• Энергетическое разрешение счетчика: ≤40%
• Линейность подсчета показаний прибора: ≤1%
• Время измерения одного образца: (включая смену образца и время вакуумирования)≤(2-5) мин
• Размер образца: 40 мм x 10 мм (В)
• Поверхность образца для анализа : максимальная 35 мм
• Вращение образца: 30 об/мин
• Программное обеспечение: качественный анализ (функция автоматической идентификации и анализа (сглаживание, вычитание фона)
• Количественный анализ: различные корректировки матрицы, стандартные методы анализа образцов, шаблоны приложений,
• Функция обслуживания : автоматическая диагностика, удаленная диагностика

Особенности программного обеспечения:

• Программное обеспечение собственной разработки представляет собой полностью китайскую программную систему, программное обеспечение простое в эксплуатации, полностью соответствует китайским операционным привычкам, и к операторам нет особых требований;
• Интерфейс управления интуитивно понятен, одновременно можно выполнять несколько задач, а человеко-машинный диалог удобен для изменения и установки различных параметров.；
• Используя полноспектральное обнаружение, интеллектуальная коррекция смещения прибора в режиме реального времени до наилучшего рабочего состояния；
• Прибор использует передовые алгоритмы математической модели для калибровки рабочей кривой. процесс прост и в большей степени соответствует характеристикам производственного процесса пользователя.；
• Мощная поддержка системы баз данных для реализации коррекции различных матричных и фоновых помех；
• Оснащен онлайн-модулями обратной связи для расчета коэффициента дозирования и модулями измерения компонентов цемента для цементной промышленности, позволяющими измерять статистику результатов производственных проб и помогать инженерам-технологам анализировать изменения в дозировании.；
• Мощная функция запроса исторических записей, позволяющая динамически отслеживать изменения производственного процесса в любое время；
• Мощная функция самодиагностики, мониторинг состояния прибора в режиме реального времени, функция автоматической защиты；
• В нем используется популярный протокол связи DCS, позволяет легко системой .

Применение в цементной промышленности：

Спектрометрическая система в основном состоит из оборудования для подготовки образцов (включая вибрационную мельницу, таблеточный пресс), основного спектрометра, компьютерной системы (включая хост, монитор, принтер, клавиатуру, интерфейс передачи данных) и т.д., А также другого сопутствующего оборудования для формирования системы контроля качества сырья спектрометра. Спектрометр в основном используется для анализа химического состава сырья, чтобы реализовать онлайн-автоматический контроль соотношения сырья, чтобы гарантировать, что стандартное отклонение значения расхода сырья в печи достигает указанного показателя; В то же время X-флуоресцентный анализатор также может использоваться для автономного анализа различного сырья, топлива, клинкера и цемента.

Этот прибор представляет собой спектрометр с одновременной дисперсией длин волн, который может быть оснащен более чем 10 (включая 10) каналами анализа для одновременного определения нескольких элементов. Диапазон элементного анализа - от натрия до урана, а предустановленный диапазон элементов - это первые 10 основных элементов, Ca, Fe, Si, Al, Na, Mg, S, K, Cl, P, скорость анализа составляет менее 2 минут. Входной источник питания - однофазный 220/240 В переменного тока, а главный компьютер подает питание на ПК и принтер.

Показатель точности каждого элемента

Точность измерения (S):

Примеры испытаний сырья для цементной промышленности

Стандартное вещество для анализа состава цементного сырья повторяли 20 раз.

Номер сертификата: 03203a-2008

Пример испытания клинкера для цементной промышленности

Стандартное вещество для анализа состава цементного клинкера повторяли 20 раз.

Номер сертификата: 03204a

Пример тестирования приложения Jianshi

Стандартный образец Jianshi и стандартный образец его соединения были использованы в качестве калибровочных образцов, а расплавленный образец был использован для определения содержания диоксида кремния.

Первичные и вторичные компоненты: SiO2, Fe2O2, AI2O2, CaO2MgO, K2O, TiO2, MnO2P2O2, Na2O.

Применение в сталелитейной промышленности：

Спектрометрическая система в основном состоит из оборудования для подготовки образцов (включая высокочастотную плавильную печь и прототип шлифовального станка), спектрометра, компьютерной системы (включая хост, монитор, принтер, клавиатуру и интерфейс передачи данных) и т.д., И взаимодействует с другим сопутствующим оборудованием для формирования системы спектрометрического анализа стали.

Этот прибор представляет собой спектрометр с одновременной дисперсией длин волн; в него может быть загружено более 10 (включая 10) аналитических каналов для одновременного определения нескольких элементов. Диапазон элементного анализа - от натрия до урана, а предустановленный диапазон элементов - восемь основных элементов железной руды: Ca, Mg, Si, Al, Mn, Ti, Ba, P, скорость анализа составляет менее 2 минут. Входной источник питания - однофазный 220/240 В переменного тока, а главный компьютер подает питание на ПК и принтер.

Показатель точности каждого элемента

Точность измерений:

Примеры применения в сталелитейной промышленности

Агломерационная руда отбирается из образцов на ее сталелитейном заводе и тестируется повторно 10 раз:

Шлак отбирается из проб на его сталелитейном заводе и повторно тестируется 10 раз:
