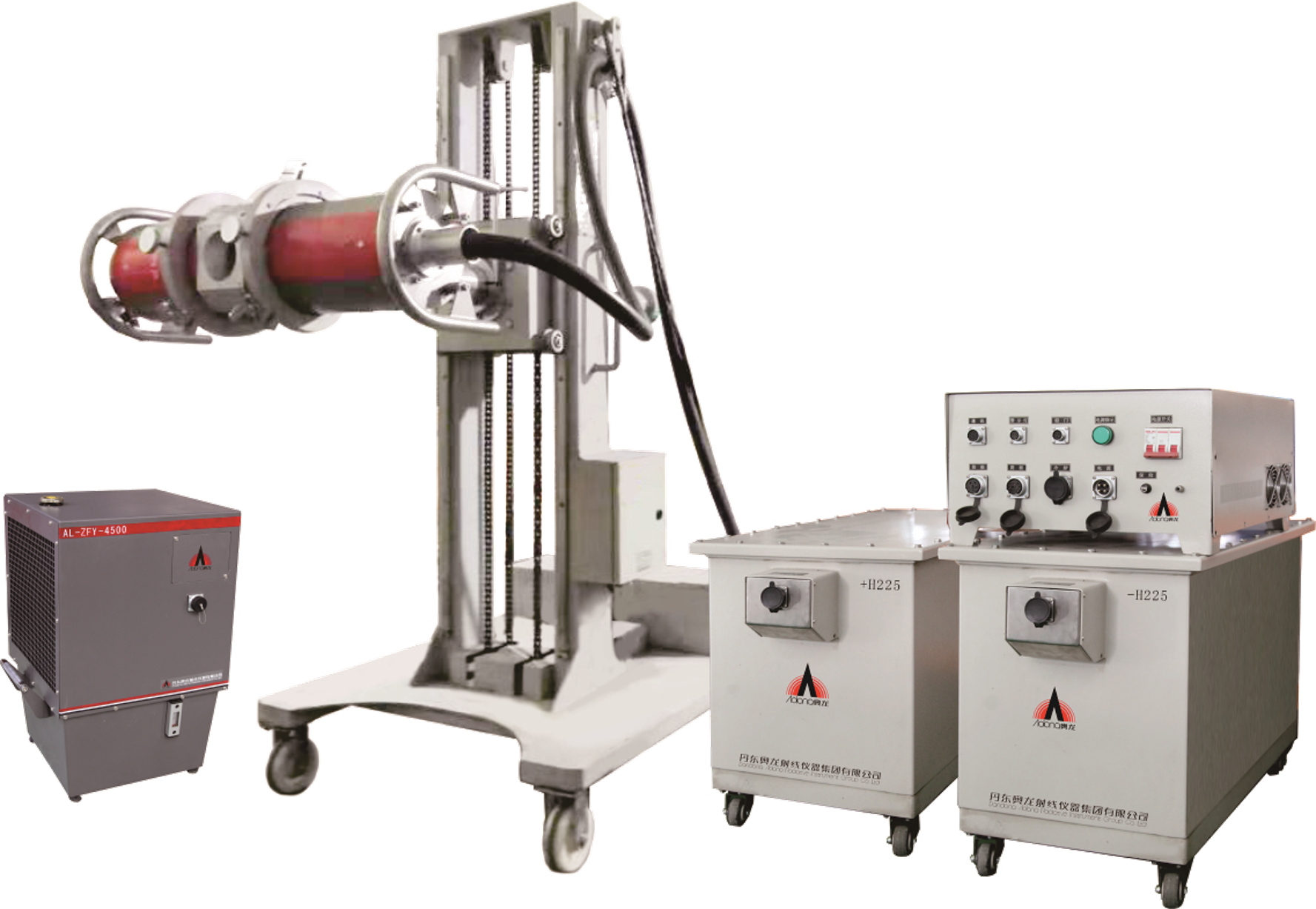

Мобильный высокочастотный рентгеновский дефектоскоп постоянного напряжения (биполярный 320кВ/450кВ)

Технические параметры

Вес оборудования

• Контроллер: 12 кг
• Генератор высокого напряжения с катодом: 70 кг
• Генератор высокого напряжения анода высоковольтный: 70 кг
• Масляный радиатор: 40 кг (без масла)

Размеры оборудования

• Контроллер: 410 × 500 × 250 мм (длина × ширина × высота)
• Генератор высокого напряжения с катодом : 720 × 360 × 450 мм (длина × ширина × высота)
• Генератор высокого напряжения анода : 720 × 360 × 450 мм (длина × ширина × высота)
• Масляный радиатор: 442 × 423 × 685 мм (длина × ширина × высота)

ввод

• Диапазон напряжений: 220 В переменного тока ± 10%
• Частота: 50 Гц ± 2%
• Входная мощность: ≥ 5 кВт

выходной сигнал

• Выходное напряжение: 20 кВ ~ 450 кВ
• Точность регулировки : 1 кВ
• Выходной ток: 30 мА
• Рабочий цикл: непрерывный
• Точность регулировки: 0,1 мА
• Частота хоста: 40 кГц

Генератор высокого напряжения H225

• Максимальное выходное напряжение: -225 кВ (катод), +225 кВ (анод)
• Максимальный выходной ток: 30 мА
• Максимальная выходная мощность: 3 кВт
• Метод изоляции: масляная изоляция

Масляный радиатор

• Тип AL-ZFY-4500

Контроллер T7000

• Цветной сенсорный экран, пластиковая панель, китайский дисплей.
• Сильная помехозащищенность и высокая точность управления.
• Он может автоматически запоминать высокое давление и время отключения, а также автоматически обучать работе машины.
• Можно задать параметры КВ, миллиампер и времени.
• Быстрый предохранительный выключатель, ведущая дверная цепь, защита человеческого тела.
• Диапазон синхронизации: 0,1 ~ 99,8 точек могут быть выбраны произвольно, и 99,9 точек могут быть выбраны для разделения на несинхронные состояния.
• Программируемое управление и выбор в один клик значительно облегчают часто повторяющиеся задачи проверки.
