Система оперативного рентгеновского контроля трубопроводов

Основные технические параметры

• Источник луча : 160~350кв опционально
• Ток трубки : 0.1 ~ 5 мА
• Площадь детектора плоской панели: 13 × 13 ~ 43 × 43 см
• Размер пикселя: 100 мкм ~ 200 мкм
• Частота кадров: 5 ~ 60 кадров в секунду
• Скорость обнаружения: 3 м/мин
• Температура: -25 ° C ~ 60 ° C
• Влажность: ≤85%
• Толщина обнаружения : ≤45 мм
• Диапазон диаметров трубы обнаружения : φ273мм ~ 1422мм

Состав системы

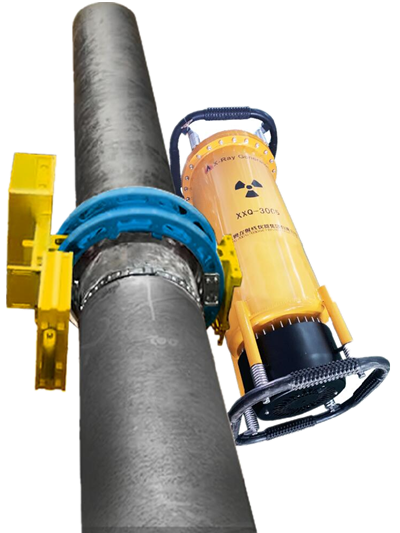

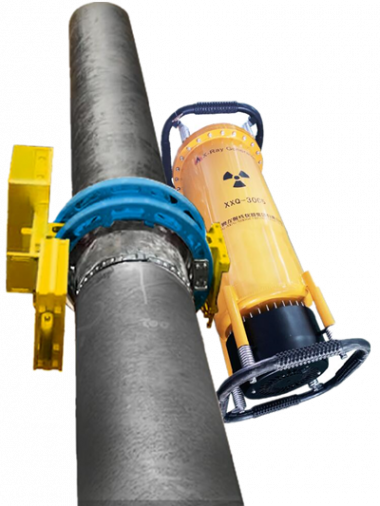

• Портативный рентгеновский дефектоскоп (частотный преобразователь или высокочастотный)
• Цифровой плоскопанельный детектор
• Программное обеспечение для обработки изображений
• Портативный компьютер
• Автоматическое определение оснастки
• Устройство беспроводной передачи данных (опция)

Характеристики продукта

• Высокая эффективность обнаружения：

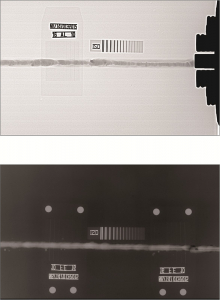

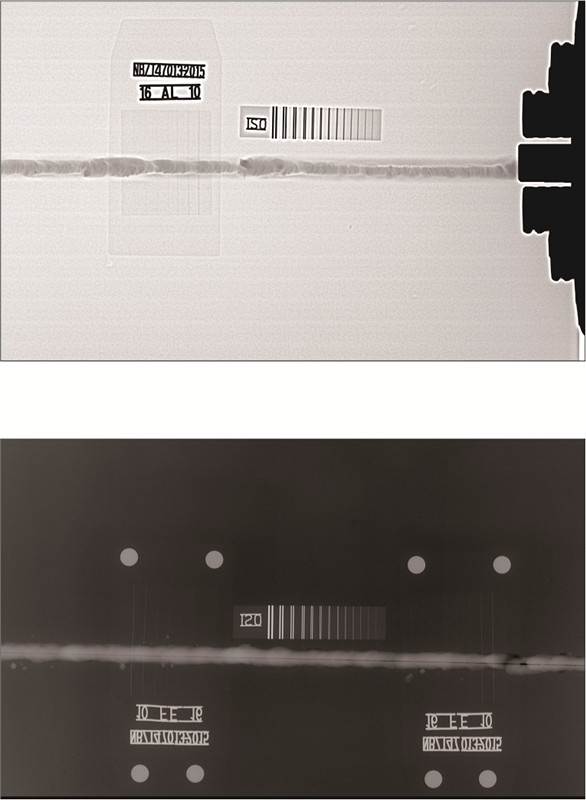

Система использует цифровую DR-визуализацию и напрямую выводит электронные пленки, экономя время на промывку пленки и оценку пленки, а также мгновенно получая результаты испытаний на строительной площадке.

• Высокая радиационная безопасность：

Время получения одного изображения цифровой системой DR imaging system составляет <10 с, и лучи отключаются сразу после завершения обнаружения, что снижает радиационное воздействие на персонал и окружающую среду.

• Более экологичный：

Система визуализации не требует химических реагентов, не образует сточных вод и шлаковых остатков, результаты испытаний хранятся непосредственно в виде электронных изображений, а цифровая обработка изображений может быть выполнена для более удобного и интуитивно понятного отображения внутренних дефектов сварки.

• Более низкая стоимость：

Для единовременных инвестиций не требуются другие расходные материалы, а время проверки сокращается, что экономит время на дефектоскопию и затраты на персонал для всего проекта.

• Высокоточный инструмент для позиционирования：

Управление серводвигателем, автоматическое вращение и позиционирование испытательного оборудования, разнообразный инструмент, подходящий для различных диаметров труб, простое и удобное управление одной клавишей.

Соответствует SY / T4109-2013, NB / / T47013-2015 и другим соответствующим стандартам.
