Портативная рентгеновская система DR-визуализации с преобразованием частоты (AL-DR-250A)

Производительность и характеристики системы

◆Способность проникания - Сильная, может обнаруживать более широкий диапазон образцов

◆ Низкая стоимость

◆ Удобный интерфейс, простое управление

◆ Может быть легко подсоединен к штативу или индивидуальному крепежному инструменту

◆ Он не содержит вредных или опасных веществ, поэтому нет необходимости беспокоиться о транспортировке.

◆ Максимальная энергия: 300 кВ

◆ Другие дополнительные модели 100кВ, 160кВ, 200кВ, 250кВ и т.д.

◆ Ток трубки : 5 мА

◆ Размер фокуса 2,5 мм x 2,5 мм

◆ Угол излучения луча Ray: 40 °

◆ Чувствительность : ≤1.5%

◆Тип детектора : аморфный кремний (специально настроенный для рентгеновских аппаратов с преобразованием частоты)

◆ Эффективный диапазон изображения детектора: 35x21 см

◆Расстояние между пикселями детектора  : 140 мкм

◆ Пространственное разрешение: 3,6 ЛП/мм

◆ A / D преобразование: 16 бит

◆ Время рисования (проводное / беспроводное): 1 секунда /2,5 секунды

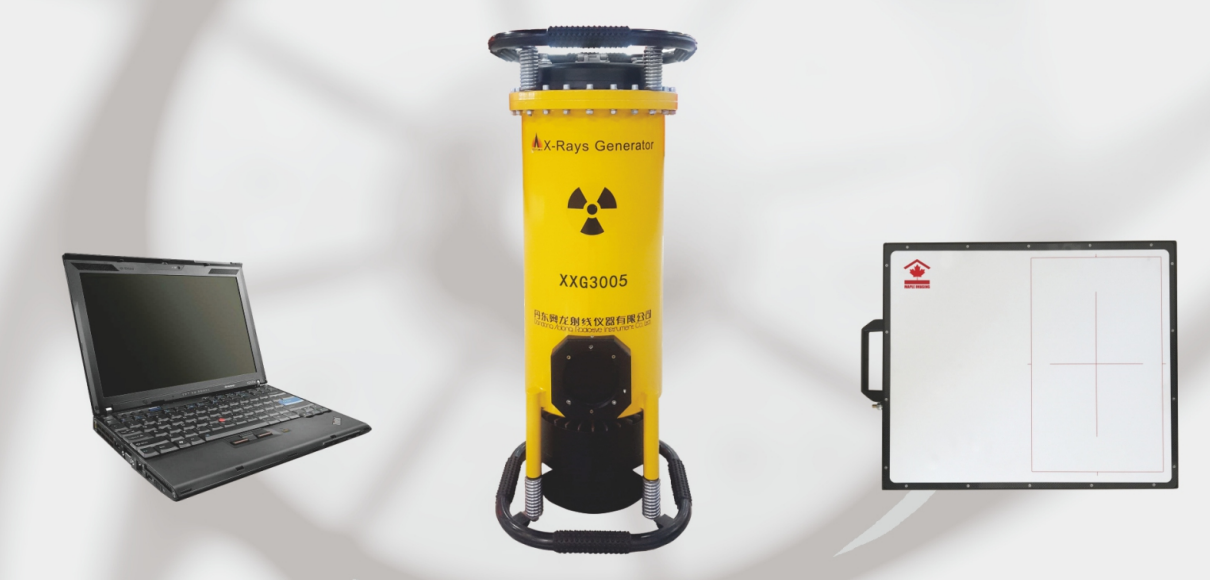

Состав системы

◆ Инверторный рентгеновский аппарат

◆Цифровой плоскопанельный детектор

◆ Система обработки изображений

◆ Набор приспособлений

Основные функции программного обеспечения

◆ Измерение размера, хранение изображений, запрос изображений, увеличение и уменьшение масштаба изображения

◆ Псевдоцвет, преобразование уровня серого, регулировка яркости / контрастности

◆ Улучшение изображения и его резкость

◆ Печать изображений, управление пользователями, настройка параметров, система выхода и т.д.

◆ Программная среда windows7

◆ Он имеет функцию хранения и вызова нескольких изображений, и изображения могут быть сохранены

◆ Функция измерения геометрии дефекта испытуемой заготовки

◆ Технология позиционирования окна

◆ Функция улучшения краев и негативного изображения

Сравнение преимуществ цифровой визуализации и пленочной визуализации

1. Скорость получения изображения：

1.1 Для получения изображения на пленке требуется определенное время экспозиции для достижения идеального значения серого. Рентгеновские негативы также должны пройти длительный период безэховой промывки камеры, прежде чем их можно будет оценить при смотровом свете.；

1.2 Цифровая визуализация использует плоскопанельный детектор высокого разрешения, который может отображать изображение проверяемой детали в режиме реального времени после очень короткой экспозиции. В зависимости от состояния изображения дозу излучения можно регулировать в любое время, чтобы быстро получить желаемое идеальное изображение.；

2. Радиационная безопасность：

2.1 Получение изображений на пленке требует длительного времени экспозиции, что создает долгосрочную скрытую опасность для радиационной безопасности окружающей среды.；

2.2 После быстрого получения идеального изображения вы можете выключить рентгеновский аппарат или включить защитную решетку, которая нанесет незначительный радиационный ущерб окружающей среде.；

3. Стоимость оборудования：

3.1 Для получения изображений на пленке в процессе тестирования требуется большое количество промышленной пленки, химикатов и вспомогательного оборудования для промывки и оценки пленки; после завершения работы с пленкой для ее хранения требуются пространство и рабочая сила, а вспомогательные операции очень дороги.；

3.2 Цифровая визуализация непосредственно отображает изображение в компьютере, а устройство оснащено жестким диском большой емкости. Готовое изображение может быть сохранено. В процессе проверки нет необходимости в других расходных материалах, и его можно вставить в него сразу.；

4. Постобработка изображения：

4.1 Оценка фильмов для получения видеоизображения требует более высокой квалификации для рецензентов фильмов (сертификат RT-II или выше), и квалифицированными могут быть только те, кто долгое время работал с такими работниками, а оценка негативных фильмов также зависит от статуса персонала. В зависимости от статуса персонала оценка негативных фильмов также зависит от статуса персонала.；

4.2 Цифровая визуализация позволяет количественно оценить показатели изображения с помощью ряда компьютерных алгоритмов. Цифровая визуализация изображения могут подвергаться постобработке, редактированию и многим другим операциям с помощью профессионального программного обеспечения, которое является простым и понятными.
