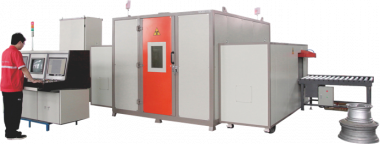

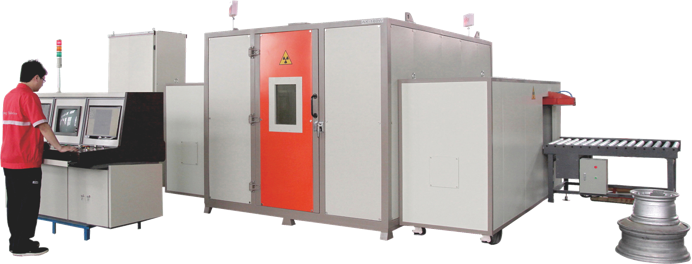

Система рентгеновского контроля колес

Система рентгеновского контроля ступицы колеса состоит из высокочастотного рентгеновского аппарата, рентгеновского цифрового плоскопанельного детектора, специального механического устройства для контроля ступицы колеса, компьютерной системы обработки изображений, контрольного устройства и помещения для защиты свинца. Система может быстро и точно обнаруживать дефекты, такие как поры, трещины и неплотности в различных частях ступицы колеса.

Технические характеристики

• Диапазон обнаружения: 13 дюймов ~ 26 дюймов
• Скорость обнаружения: скорость обнаружения 14-дюймовых колес составляет менее 30 с / шт.
• Форма обнаружения: ручная, полуавтоматическая, полностью автоматическая
• Поставка колеса: автоматическое определение модели колеса, а также автоматическое и полуавтоматическое выявление дефектов колеса.
• A / D преобразование: 16 бит
• Системное разрешение 30 фунтов на квадратный дюйм / см ~ 36 фунтов на квадратный дюйм /см
• Чувствительность системы: 1% ~ 1.8%
• Управление программой компьютера и ПЛК

Регулировка напряжения рентгеновской трубки ● 30кВ ~ 160кВ

Регулировка тока рентгеновской трубки ● 0,5 Ма ~ 5 мА

• Частота высокого напряжения рентгеновского снимка: 40 кГц

Конфигурация системы рентгеновского контроля колес

• Высокочастотный рентгеновский аппарат
• Датчик рентгеновского изображения
• Компьютерная система обработки изображений
• Центральная консоль

Система обнаружения ●, механическое передающее устройство

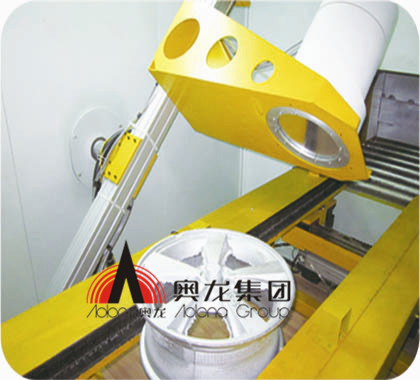

• Инспекционная система, механическая инспекционная платформа
• Система защиты от свинца

Пример обнаружения
