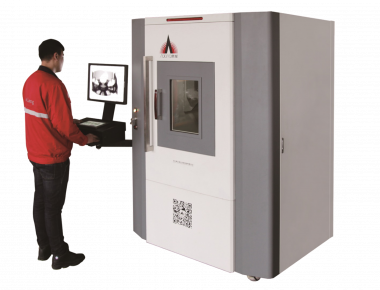

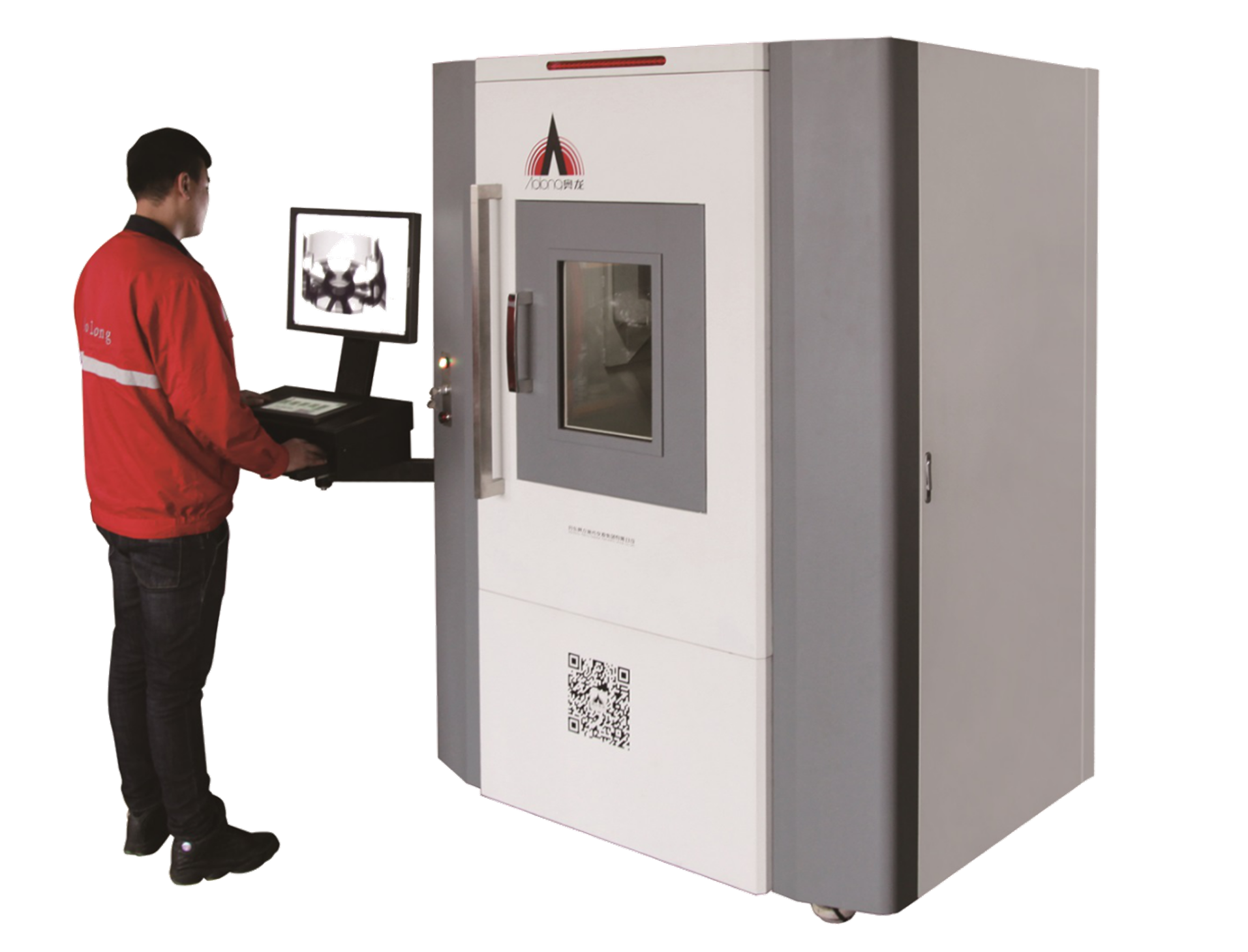

Интегрированная рентгеновская система контроля изображений в режиме реального времени

Этот продукт в основном используется для обнаружения внутренних дефектов деталей из литого алюминия и литой стали, таких как поры, усадка, отверстия от песка, организационная структура и т.д.

Технические характеристики

• Напряжение тока пробки : 30кВ~ 160кВ
• Ток трубки : 0,5 мА ~ 2,0мА
• Эффективная зона обнаружения: 209,9 ×209,9 мм
• Размер пикселя: 205 мкм
• Передний и задний ход: 900 мм
• Левый и правый ход: 400 мм
• Ход подъёма: 500 мм
• Вращение: 360 °
• Поворот: ±10 °
• Максимальный размер контрольной заготовки: φ500 × 500 мм
• Максимальный вес: 30 кг
• Максимальные размеры ведущего помещения: 1765×1500×2070 мм
• Общий вес: около 1,4 тонны
• Вся система использует комбинацию конфигурации рентгеновского аппарата мощностью 160 кВ и плоскопанельного детектора.

Функции программного обеспечения для обработки изображений

• Красивый дизайн и компактная структура
• Встроенная консоль
• Механическая трансмиссия имеет сервоуправление
• Все операции выполняются на сенсорном экране
• Конфигурация оборудования, дверь для эксплуатации и дверь для технического обслуживания
• Встроенный источник рентгеновского излучения
• Цифровой плоскопанельный детектор с высоким разрешением

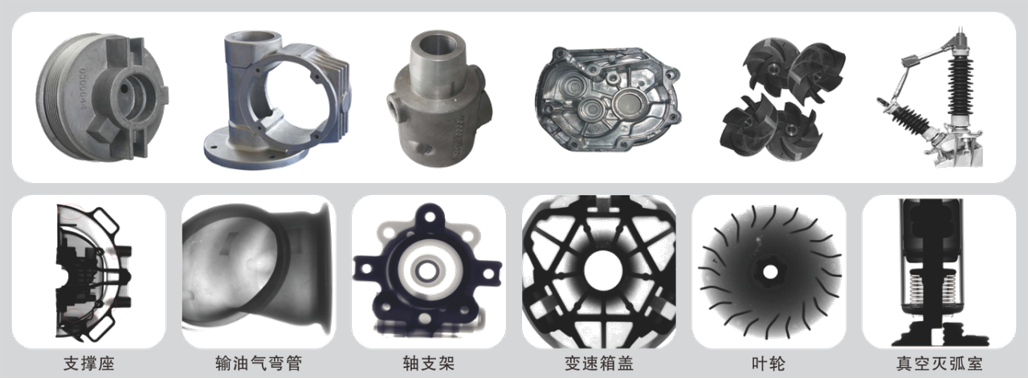

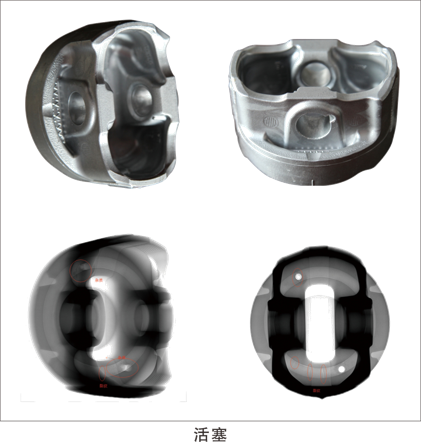

Пример обнаружения
