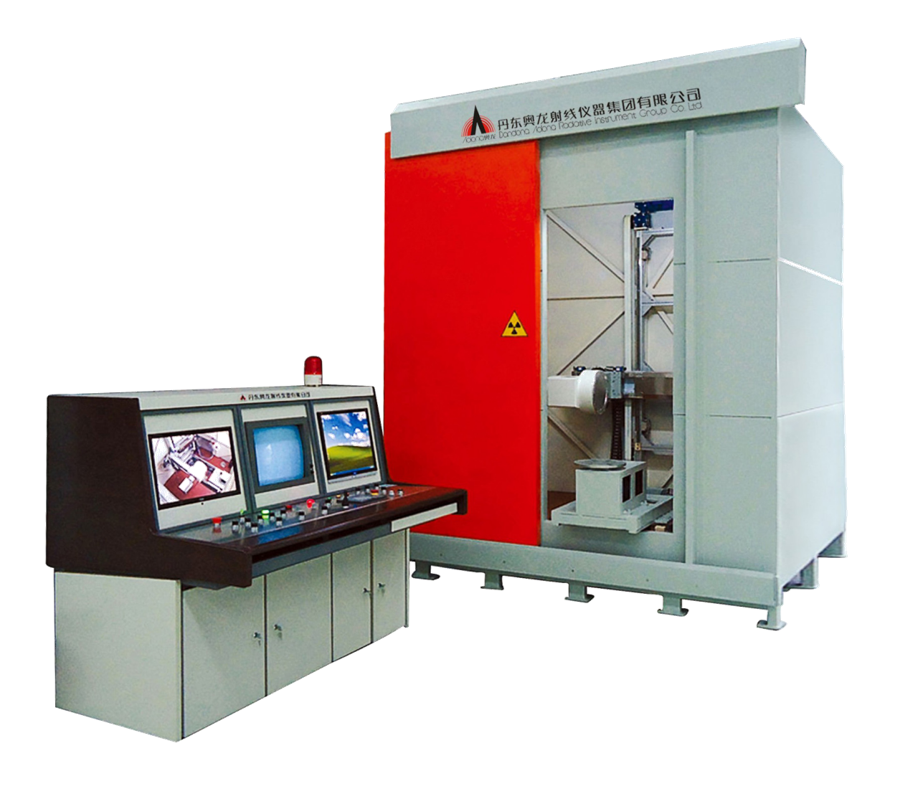

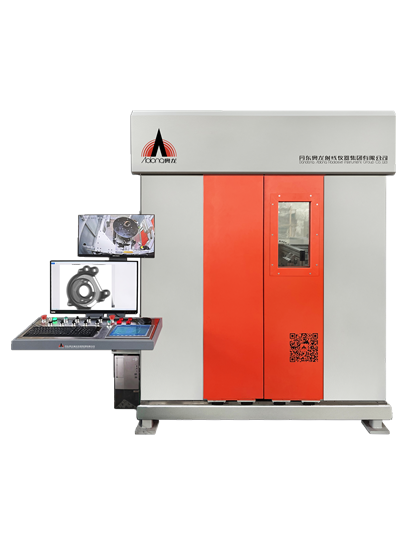

Система контроля цифровых рентгеновских изображений

Система подходит для неразрушающего контроля в военной промышленности, электронике, нефтяной, химической промышленности, производстве огнеупорных материалов, стальных труб, литье под давлением, котлах, автомобилях, сосудах высокого давления, высокоскоростных железных дорогах, авиации, аэрокосмической и других отраслях промышленности. Реализована динамическая визуализация в режиме реального времени с высокой скоростью выполнения и высоким качеством изображения, что повышает скорость обнаружения и надежность. Система оснащена механическими передаточными устройствами, и могут быть выбраны различные углы для наблюдения за внутренними дефектами и измерения размеров обрабатываемой детали с отличными динамическими эффектами. Особенно подходит для онлайн-тестирования. Благодаря выдающемуся вкладу нашей компании в эту технологию, в 2004 году Национальная комиссия по развитию и реформам определила ее как национальную систему обнаружения рентгеновских лучей в режиме реального времени для высокотехнологичной индустриализации.

Продукт соответствует соответствующим национальным стандартам и получил национальную лицензию на обеспечение радиационной безопасности.

Состав системы

• Рентгеновский дефектоскоп
• Блок формирования изображения
• Инспекционная платформа
• Блок обработки изображений
• Система защиты от свинца

Дополнительный метод визуализации

• Рентгеновский цифровой плоскопанельный детектор
• Цифровой детектор с микронной линейной матрицей высокого разрешения

Сканирующая платформа для механического контроля

• Базовый тип: метод сканирования с четырехосевым обнаружением движения
• Стандартный тип: метод сканирования с обнаружением движения по пяти осям
• Функциональный тип: метод многоосевого сканирования с обнаружением движения

Технические параметры

• Системное разрешение: 16 фунтов на квадратный дюйм / см ~ 40 фунтов на квадратный дюйм / см, 50 фунтов на квадратный дюйм / см ~ 60 фунтов на квадратный дюйм / см
• Чувствительность системы: 0.7% ~ 2%

Напряжение тока пробки ●: 20кВ~ 450кВ

• Ток трубки : 0 мА ~ 20 мА

Технические характеристики

• Оптимизация электронной видеосъемки и хранения изображений
• Окно, технология позиционирования окна, множество вариантов плавного шумоподавления
• Шумоподавление изображения 2-512, улучшение разрешения и чувствительности изображения
• Улучшение краев, резкость, негативное изображение, псевдоцветность, масштабирование в реальном времени
• Измерение размера и градации дефектов
• Может записывать код заготовки, дату осмотра, оператора, тип дефекта и другие отчеты для печати
• Лазерное позиционирование
• Динамическое хранение, динамическое воспроизведение
• Оснащенный применимым прикладным программным обеспечением, он может реализовать функцию автоматического распознавания
• Он имеет функцию автоматического управления системой обнаружения и автоматического контроля дефектов изображения.

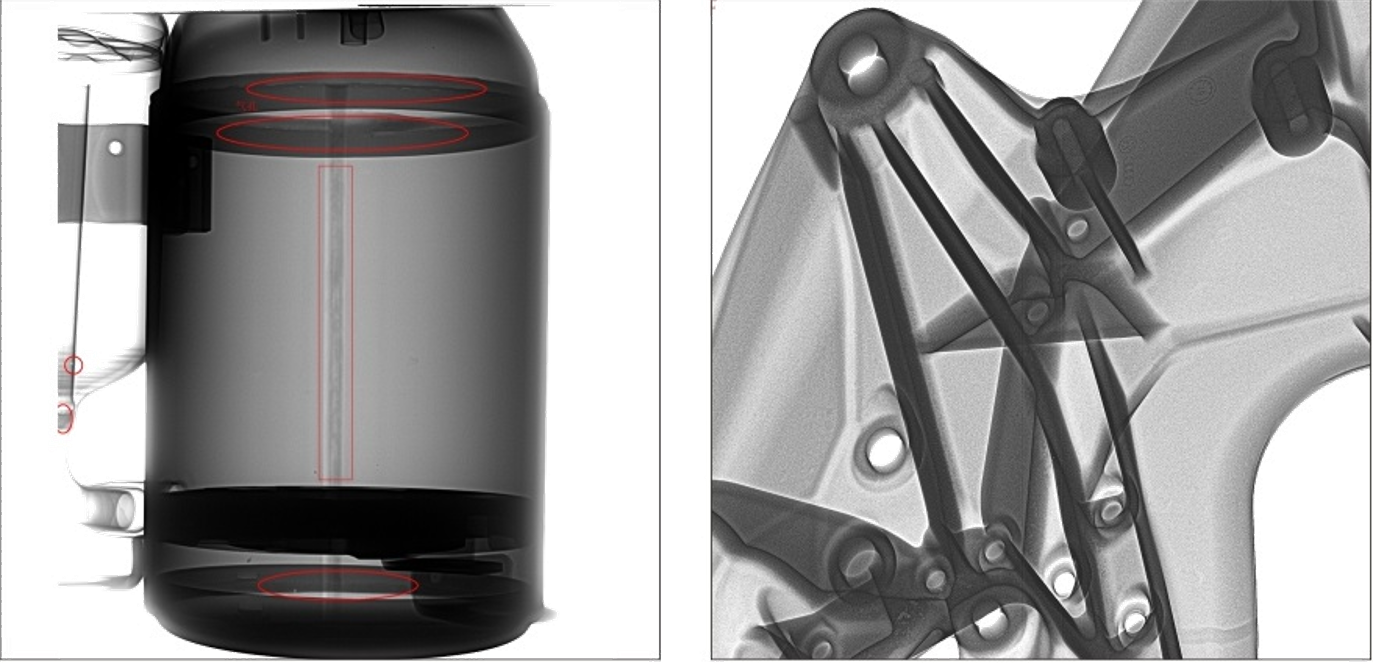

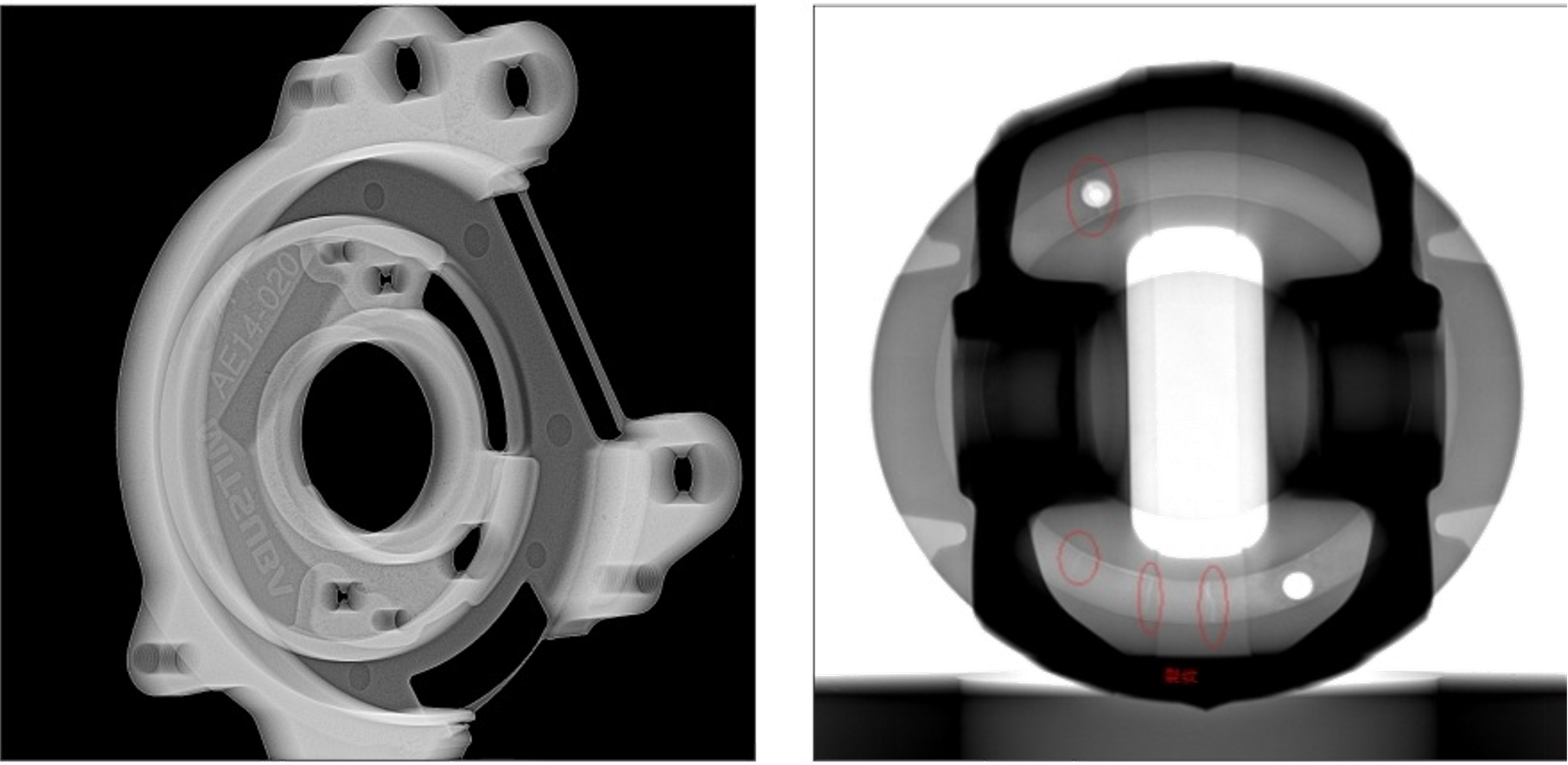

Пример обнаружения
