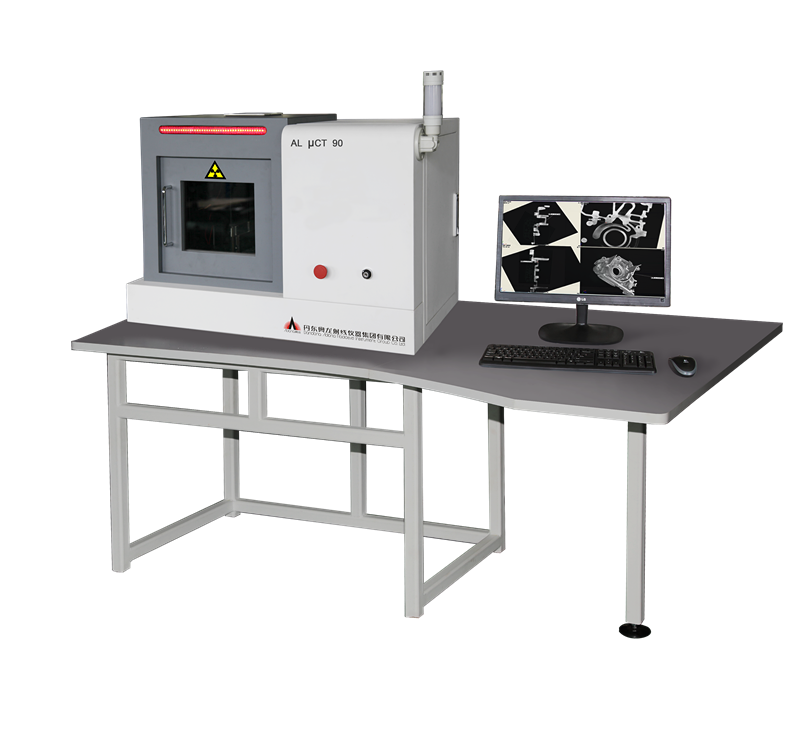

Компьютерная томография (МККТ)

Система основана на технологии компьютерной томографии для генерации трехмерных объемных данных, может выполнять 2D- и 3D-контроль и имеет такие функции, как автоматическое обнаружение дефектов, неразрушающие измерения, анализ материалов и обратный инжиниринг. Система идеально подходит для обнаружения металлов, керамики, кернов горных пород, сложных отливок, пластиковых деталей, автозапчастей, ювелирных изделий, новых материалов и контроля полупроводников.

Технические характеристики

• Конусно-лучевая компьютерная томография и ДР-визуализация в режиме реального времени используются в различных методах обнаружения. в зависимости от размера обнаруживаемой детали за одно сканирование получаются томографические изображения от десятков до тысяч слоев.
• Источник рентгеновского излучения, подходящий для обнаружения мелких объектов.
• Может размещаться на рабочем столе, занимая небольшое пространство.
• Метод визуализации 2D, 3D.
• Он выполняет функции анализа дефектов, пор и зоны обнаружения обнаруженной детали.
• Используйте различные цвета для определения объема, расположения и размера дефектов.
• Проанализируйте размер дефекта и подсчитайте его, рассчитайте общий процент пор и сгенерируйте гистограмму объема пор.
• Проанализируйте толщину стенки: используйте разные цвета для идентификации результатов анализа.
• Измерительные инструменты: измерьте положение, расстояние, радиус, угол и другие параметры обрабатываемой детали.
• Обратный инжиниринг: сравнение проектирования САПР и физических объектов.
• Инструмент сегментации: данные централизованы и разделены в соответствии с материалом и геометрической структурой.
• Он может осуществлять точное измерение внутренних размеров обнаруживаемой детали.
• Функция анализа волокнистых композитных материалов
• Дизайн и функция физического сравнения

Технические параметры

Напряжение тока пробки ●: 20кВ~ 90кВ

• Размер фокуса: 5 мкм

Разрешение плотности ●: 0.3% ~ 0.5%

• Метод сканирования: сканирование коническим лучом

Область применения

• Технология 3D-печати ● Геологические исследования
• Обучающий эксперимент ● Оборудование
• Биологические эксперименты ● Военная промышленность
• Электронные устройства ● катализаторы
• Автомобильные компоненты ● смола
• Аэрокосмическая промышленность ● Молекулярное Сито
• Литье ● Новые материалы
• Обработка модели ● Идентификация драгоценного камня
• Медицинская инженерия ● Археология

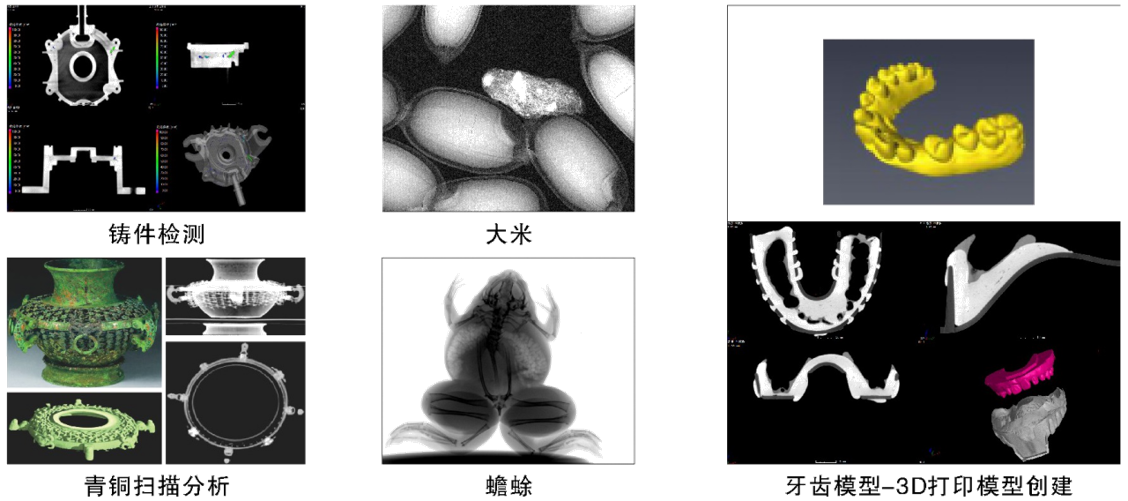

Пример обнаружения
