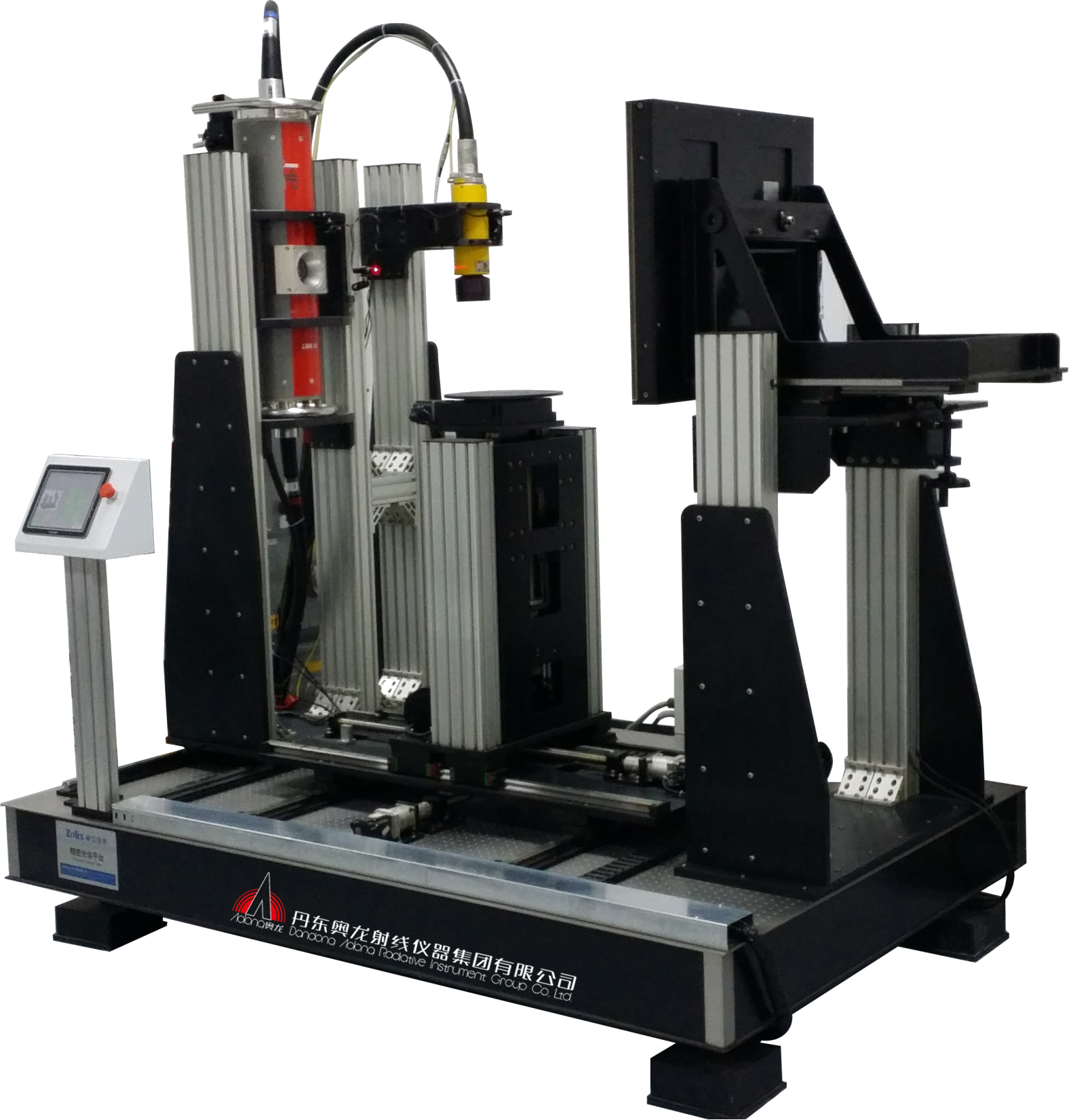

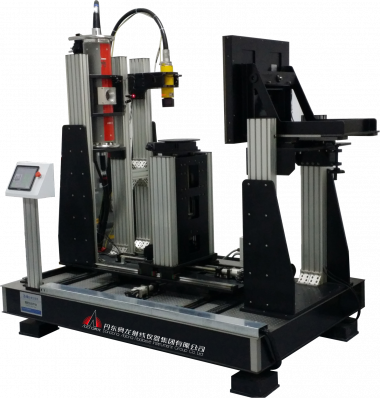

Высокоэнергетический промышленный томограф

Промышленная компьютерная томография использует передовые высокочастотные источники рентгеновского излучения постоянного напряжения, цифровые детекторы изображений и высокоточные механические инспекционные платформы. Не только точно воспроизводит результаты компьютерной томографии и трехмерные изображения обнаруженной детали, но и обладает функцией двумерной визуализации в реальном времени. Продукт обладает преимуществами небольшого размера, высокой скорости обнаружения, четкого изображения, точного обнаружения и высокой стоимости. Продукция широко используется для неразрушающего контроля и неразрушающих измерений в аэрокосмической, авиационной, военной промышленности, машиностроении, литье, информационных технологиях, автомобилестроении и других отраслях.

Технические характеристики

• Конусно-лучевая компьютерная томография и ДР-визуализация в режиме реального времени используются в различных методах обнаружения. в зависимости от размера обнаруживаемой детали за одно сканирование получаются томографические изображения от десятков до тысяч слоев.
• Источник луча и формирователь изображения, настроенные системой, могут быть гибко выбраны.
• Он выполняет функции анализа дефектов, пор и зоны обнаружения обнаруженной детали.
• Используйте различные цвета для определения объема, расположения и размера дефектов.
• Проанализируйте толщину стенки: используйте разные цвета для идентификации результатов анализа.
• Измерительные инструменты: измерьте положение, расстояние, радиус, угол и другие параметры обрабатываемой детали.
• Обратный инжиниринг: сравнение проектирования САПР и физических объектов.
• Инструмент сегментации: данные централизованы и разделены в соответствии с материалом и геометрической структурой.
• Он может осуществлять точное измерение внутренних размеров обнаруживаемой детали.

Технические параметры

• Напряжение тока пробки : 20кВ~450кВ (источник луча 600кВ также опционный)
• Размер фокуса : 0.4 мм ~ 1 мм
• Разрешение плотности : 0.5%
• Метод сканирования: сканирование коническим лучом
• Детектор: цифровой плоскопанельный детектор, линейный массивный детектор

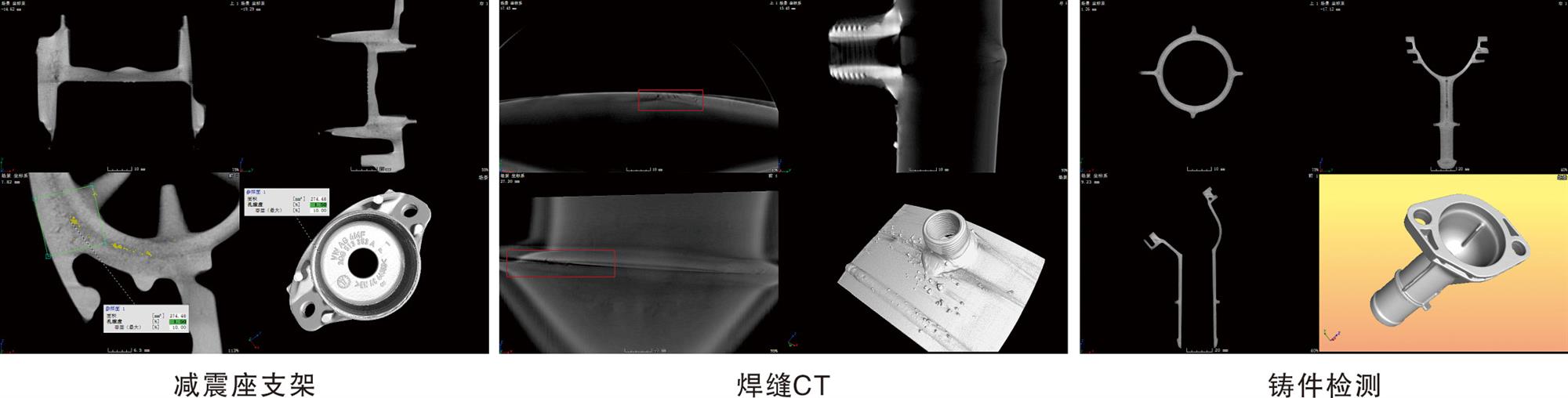

Пример обнаружения
