Технические характеристики
Зондовая станция серии H обладает превосходными механическими свойствами и функциями тестирования. Инновационная в отрасли технология chuck mobile удовлетворяет потребности клиентов в эффективном тестировании всей пластины. Это функция, которой не обладают ручные зондовые станции других марок. В то же время, основанная на модульной и открытой конструкции UPStartTM, серия H может использоваться с различными наборами для достижения более широкого спектра тестовых функций. Зондовая станция серии H 6″8″ 12″ очень подходит для разовых бюджетных закупок в научно-исследовательских лабораториях.
1. Более гибкая модульная конструкция UPStartTM, более богатые дополнительные конфигурации включают в себя патрон, иглодержатель, зонд, приспособление, микроскоп, ударопрочный стол, защитную коробку и другие опции.
2. Крупногабаритная конструкция фюзеляжа повышает комфорт эксплуатации.Увеличенная платформа для размещения иглодержателя поддерживает загрузку карточек с иглами для повышения эффективности тестирования игл.
3. Патрон можно поднимать и опускать для регулировки, что удобно для быстрого отделения образца от зонда.
4. Металлографический микроскоп входит в стандартную комплектацию, и достигается проверка электродной площадки толщиной более 1 мкм.Он может быть оснащен лазером для анализа неисправностей ТВС / лазерной резки.
5. Микроскоп быстро поднимается и опускается с помощью пневматики, что облегчает замену микроскопа и крепления для платы зонда.
Технические параметры
Зондовая станция серии H обладает превосходными механическими свойствами и функциями тестирования. Инновационная в отрасли технология chuck mobile удовлетворяет потребности клиентов в эффективном тестировании всей пластины. Это функция, которой не обладают ручные зондовые станции других марок. В то же время, основанная на модульной и открытой конструкции UPStartTM, серия H может использоваться с различными наборами для достижения более широкого спектра тестовых функций. Зондовая станция серии H 6″8″ 12″ очень подходит для разовых бюджетных закупок в научно-исследовательских лабораториях.
1. Более гибкая модульная конструкция UPStartTM, более богатые дополнительные конфигурации включают в себя патрон, иглодержатель, зонд, приспособление, микроскоп, ударопрочный стол, защитную коробку и другие опции.
2. Крупногабаритная конструкция фюзеляжа повышает комфорт эксплуатации.Увеличенная платформа для размещения иглодержателя поддерживает загрузку карточек с иглами для повышения эффективности тестирования игл.
3. Патрон можно поднимать и опускать для регулировки, что удобно для быстрого отделения образца от зонда.
4. Металлографический микроскоп входит в стандартную комплектацию, и достигается проверка электродной площадки толщиной более 1 мкм.Он может быть оснащен лазером для анализа неисправностей ТВС / лазерной резки.
5. Микроскоп быстро поднимается и опускается с помощью пневматики, что облегчает замену микроскопа и крепления для платы зонда.
Технические параметры
| Модель | E4 | E6 | E8 | E12 | |
| Форма (Д*Ш*В/мм) | 680*670 *760 |
680*670 *760 |
750*670 *800 |
1030*800 *850 |
|
| Приблизительный вес (КГ) | 90kg | 95kg | 110kg | 210kg | |
| Потребляемая мощность | 220VC,50~60Hz | ||||
| Нормальная температура патрона стандартная | Материал патрона | 4″ | 6″ | 8″ | 12″ |
| Способ фиксации образца | Кольцевая вакуумная адсорбция (настраиваемая пористая адсорбция) |
||||
| Испытание задним электродом | Да, электрически независимый выступ ступени отбора проб |
||||
| Материал патрона | Нержавеющая сталь 316# (опционально латунь с никелированным ИЛИ позолоченным покрытием) |
||||
| Платформа для перемещения патрона | Theta Stroke(Тета патрон) | поворот на 360° (грубая регулировка); | |||
| диапазон точной настройки ±8°, точность точной настройки 0,002° |
|||||
| Подъем патрона | Зажимной патрон можно быстро поднимать вверх и вниз на 5 мм, |
||||
| точный патрон подъема 6 мм, точность 1 мкм | |||||
| Патрон X-Y | 100 *100mm |
150 *150mm |
200 *200mm |
250 *250mm |
|
| Точность перемещения | 10μm | ||||
| Быстрое извлечение патрона | N/A | ||||
| Способ управления | Привод с маленькой ручкой | ||||
| Платформа для держателя зонда | Размеры (Д*Ш) | 550*405mm | 720*405mm | 980*480mm | |
| Расстояние от патрона до платформы | 8 мм (верхняя поверхность патрона и | ||||
| нижняя поверхность платформы держателя зонда) | |||||
| Максимальное количество | 6 | 8 | 10 | ||
| Подъем платформы | N/A | ||||
| Способ позиционирования | Магнитная адсорбция или вакуумная адсорбция | ||||
| Оптические характеристики | Оптические характеристики | Стандартный металлургический микроскоп PSM-1000 / опционально |
|||
| (Металлургический микроскоп GX-6, вид изнутри, видео) |
|||||
| Технические характеристики объектива | 20-2000X | ||||
| Увеличение | 3 варианта CCD: 200 Вт (цифровой) / 500 Вт (цифровой) / 650 Вт (цифровой) | ||||
| Пиксели CCD | Патрон перемещения оси 50,8 мм, регулировка коаксиальной ручки, | ||||
| точность точной настройки более 1 мкм | |||||
| Управление движением | Диапазон перемещения стола панорамирования микроскопа 2 дюйма XY | ||||
| Перемещение микроскопа | 1μm | ||||
| Технические характеристики зонда | Патрон X-Y-Z | 12mm-12mm-12mm | |||
| Механическая точность | 10μm/2μm/0.7μm | ||||
| Точность утечки | Coaxial 1pA/V @ 25 ℃; Triaxial 100fA/V @ 25 ℃; Triaxial 10pA@3kv @25°C， |
||||
| Условия испытания: сухая среда для заземляющего экрана | |||||
| (точка росы в воздухе ниже -40°C) | |||||
| Форма интерфейса | “банан” (штеккер) / зажим “крокодил” / коаксиальный/трехосный интерфейс | ||||
| Испытательное устройство | Тестирование диодов и транзисторов на уровне пластин | ● | Тестовое приложение | Испытание постоянным током/(IV, CV) | ● | |
| Проверка устройства питания (IGBT, MOSFET) | ● | Испытание на низкий ток (уровень 100fA) | ● | |||
| Тестирование MEMS-устройств | ● | 1/f испытание на шум | ● | |||
| LD (VSCEL) PD, испытание светодиодного фотоэлектрического устройства | ● | Тест на анализ отказов ТВС | ● | |||
| Тестирование компонентов печатной платы | ● | Тест на определение характеристик устройства | ● | |||
| Тест LCD-TFT | ● | Испытание на надежность и старение WLR | ● | |||
| Проверка запоминающего устройства (тест на быстрый импульс) | ● | Радиочастота RF | Радиочастотный тест до 67 ГГц | ● | ||
| Радиочастотное устройство | ● | Тест на ммВт/суб-ТГц | ● | |||
| Испытание кремниевого оптического устройства | ◯ | Испытание на ТГц и тягу под нагрузкой | ◯ | |||
| Тестирование диодов и транзисторов на уровне пластин | Испытания на высокую мощность/большой ток и/или высокое напряжение | ● | ||||
| Проверка устройства питания (IGBT, MOSFET) | Испытание при низкой температуре | ◯ | ||||
| Испытание на сверхнизкую температуру в вакууме | ◯ | |||||
| Испытание кремниевой фотоники/оптрона | ◯ | |||||
| Фотоэлектрический тест VSCEL | ◯ | |||||
| ●Рекомендуется поддержка，◐ не рекомендуется поддерживать， ◯ Не поддерживается N/A | ||||||
| Модель | Цена |

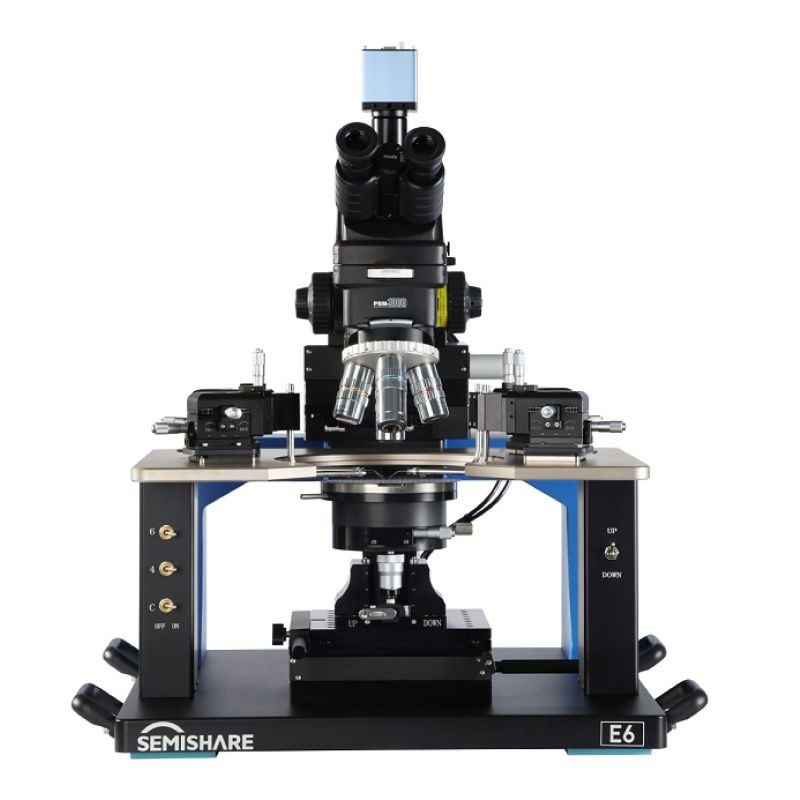

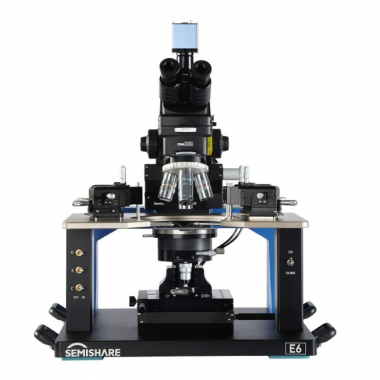

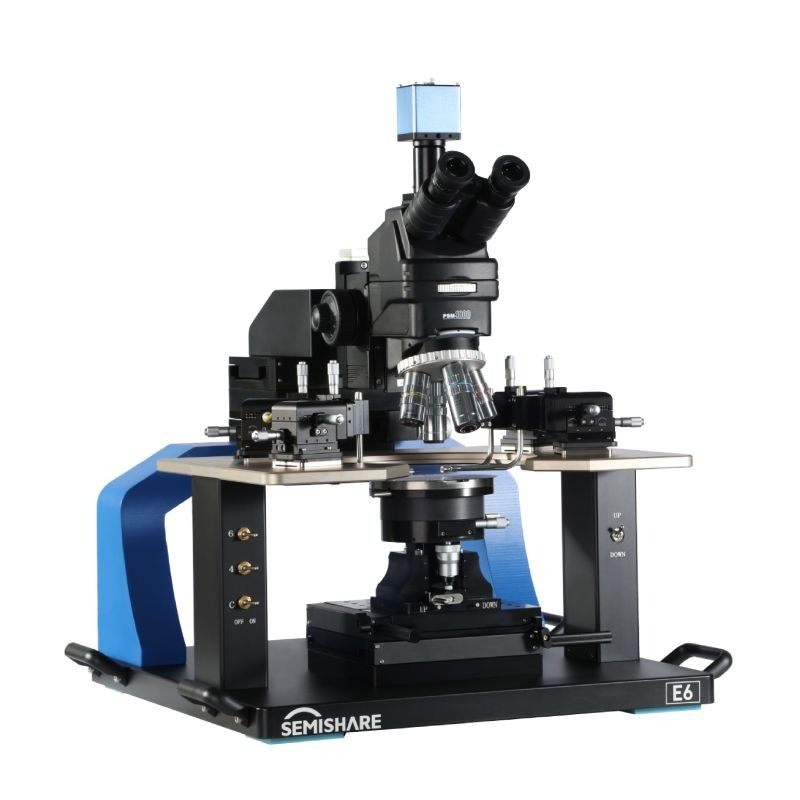

| Усовершенствованная ручная зондовая станция серии E | По запросу |
