Технические характеристики

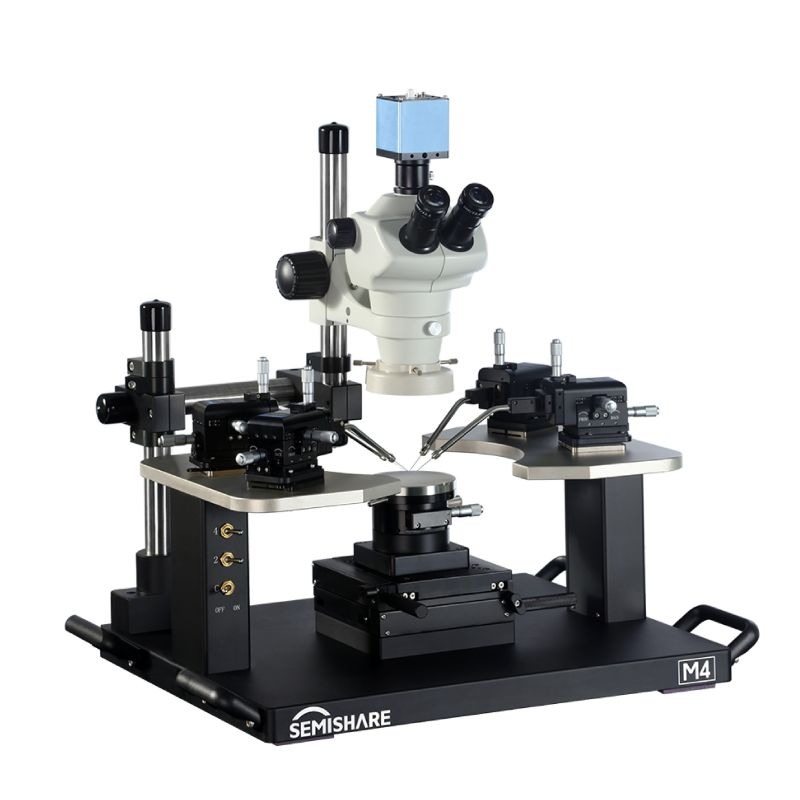

Зондовая станция серии M проста и легка, занимает небольшое пространство и ее легко перемещать. Исходя из предпосылки обеспечения точности теста, он также очень экономичен и очень подходит для проведения учебных экспериментов в колледжах и университетах.Если точка контакта испытательного устройства превышает 30 мкм, то серия M является одним из основных видов оборудования. Оборудование может быть пригодно для различных применений постоянного тока, ВЧ-радиочастот до 67 ГГц, MEMS и других тестовых приложений.
1. Благодаря модульной конструкции UPStartTM клиенты могут сконфигурировать соответствующие модули в соответствии с текущими потребностями тестирования; доступны различные конфигурации, включая различные патроны, иглодержатели, приспособления, зонды, микроскопы и т.д., Которые могут быть присоединены: ударопрочная настольная система, защитный бокс；
2. В нем используется закрытая мобильная платформа, которая является пыленепроницаемой, защищенной от неправильной эксплуатации и долговечной в течение длительного времени; в нем используется прецизионный винтовой привод + линейное перемещение + конструкция с разницей возврата без зазоров, и позиционирование становится более точным.;
3. Подходит для адаптивной сейсмоизоляционной основы POMaterTM с использованием сейсмоизоляционных материалов, импортированных из Германии, для усиления упругой опоры и повышения стабильности испытаний
Технические параметры
Зондовая станция серии M проста и легка, занимает небольшое пространство и ее легко перемещать. Исходя из предпосылки обеспечения точности теста, он также очень экономичен и очень подходит для проведения учебных экспериментов в колледжах и университетах.Если точка контакта испытательного устройства превышает 30 мкм, то серия M является одним из основных видов оборудования. Оборудование может быть пригодно для различных применений постоянного тока, ВЧ-радиочастот до 67 ГГц, MEMS и других тестовых приложений.
1. Благодаря модульной конструкции UPStartTM клиенты могут сконфигурировать соответствующие модули в соответствии с текущими потребностями тестирования; доступны различные конфигурации, включая различные патроны, иглодержатели, приспособления, зонды, микроскопы и т.д., Которые могут быть присоединены: ударопрочная настольная система, защитный бокс；
2. В нем используется закрытая мобильная платформа, которая является пыленепроницаемой, защищенной от неправильной эксплуатации и долговечной в течение длительного времени; в нем используется прецизионный винтовой привод + линейное перемещение + конструкция с разницей возврата без зазоров, и позиционирование становится более точным.;
3. Подходит для адаптивной сейсмоизоляционной основы POMaterTM с использованием сейсмоизоляционных материалов, импортированных из Германии, для усиления упругой опоры и повышения стабильности испытаний
Технические параметры
| Модель | M4 | M6 mini | M6 | |
| Размер (Д*Ш*В/мм) | 650*490 *620mm |
650*490 *620mm |
650*490 *620mm |
|
| Приблизительный вес (КГ) | Около 45 кг | Около 47 кг | Около 52 кг | |
| Потребляемая мощность | 220VC,50~60Hz | |||
| Нормальная температура патрона стандартная | Материал патрона | 4″ | 6″ | 6″ |
| Способ фиксации образца | Кольцевая вакуумная адсорбция (пористая адсорбция может быть настроена индивидуально) |
|||
| Испытание задним электродом | Да/ступень отбора проб электрически независима |
|||
| Материал патрона | Stainless Steel/Copper Nickel Plated or Gold Plated | |||
| Платформа для перемещения патрона | Перемещение по оси X-Y | 100*100 мм | 150*150 мм | 150*150 мм |
| Точность перемещения | 10μm | |||
| Тета-маршрут | поворот на 360° (грубая регулировка); диапазон точной регулировки ±8°, точность точной регулировки 0,002° |
|||
| Подъем патрона | N/A | |||
| Быстрое извлечение патрона | N/A | |||
| Способ управления | привод с маленькой ручкой | |||
| Микропозиционер | Размер (Д * Ш) | 540мм*310мм | ||
| Расстояние от патрона до платформы | 8 мм (верхняя поверхность патрона и нижняя поверхность микропозиционера) |
|||
| Номер | Можно разместить до 6 контактов (DC×6/RF×4, DC×2) |
|||
| Подъемник микропозиционера | N/A | |||
| Фиксация микропозиционера | Магнитная адсорбция или вакуумная адсорбция |
|||
| Оптические свойства | Технические характеристики микроскопа | Стандартный стереомикроскоп (дополнительный видеомикроскоп) |
||
| Получить | 16~100X | |||
| Пиксель CCD | 3 вида CCD опционально: 200 Вт (цифровой) / 500 Вт (цифровой) / 650 Вт (цифровой) |
|||
| Ход управления микроскопом | Управление рамкой фокусировки микроскопа можно поворачивать на 360 градусов, |
|||
| Ось Z: 50,8 мм | ||||
| Точность перемещения микроскопа | N/A | |||
| Способ переключения линз | N/A | |||
| Технические характеристики зонда | Перемещение по оси X-Y-Z | 12мм-12мм-12мм | ||
| Механическая точность | 10μm/2μm/0.7μm | |||
| Точность утечки | Коаксиальный 1 пА/В при 25°C; Трехосный 100fA/В при 25°C; Трехосный 10 пА при 3 кВ при 25°C, Условия испытания: заземленная экранированная сухая среда (точка росы воздуха ниже -40°C) |
|||
| Форма интерфейса | “банан” (штеккер) / зажим “крокодил” / коаксиальный/трехосный интерфейс | |||
| Испытательное устройство | Тестирование диодов и транзисторов на уровне пластин | ● | Тестовое приложение | Испытание постоянным током/(（IV、CV、I-t、V-t） | ● | |
| Проверка устройства питания (IGBT, MOSFET) | ● | Испытание на низкий ток (уровень 100fA) | ● | |||
| Тестирование MEMS-устройств | ● | 1/f испытание на шум | ● | |||
| LD (VSCEL) PD, испытание светодиодного фотоэлектрического устройства | ● | Тест на анализ отказов ТВС | ◯ | |||
| Тестирование компонентов печатной платы | ● | Тест на определение характеристик устройства | ● | |||
| Тест LCD-TFT | ● | Испытание на надежность и старение WLR | ● | |||
| Проверка запоминающего устройства (тест на быстрый импульс) | ● | Радиочастота RF | Радиочастотный тест до 67 ГГц | ● | ||
| Устройство для тестирования двумерных материалов | ● | Тест на ммВт/суб-ТГц | ◯ | |||
| Радиочастотное устройство | ● | Испытание на ТГц и тягу под нагрузкой | ◯ | |||
| Испытание кремниевого оптического устройства | ◯ | Испытание кремниевой фотоники/оптрона | ◯ | |||
| Испытания на высокую мощность/большой ток и/или высокое напряжение | ◯ | |||||
| Испытание при высокой температуре | ◐ | |||||
| Испытание при низкой температуре | ◯ | |||||
| Испытание в условиях сверхвысокого вакуума и сверхнизкой температуры | ◯ | |||||
| ●Рекомендуется поддержка，◐ Не рекомендуется поддерживать ◯ Не поддерживается N/A | ||||||
| Модель | Цена |
| Небольшая ручная зондовая станция серии M | По запросу |
