Технические характеристики

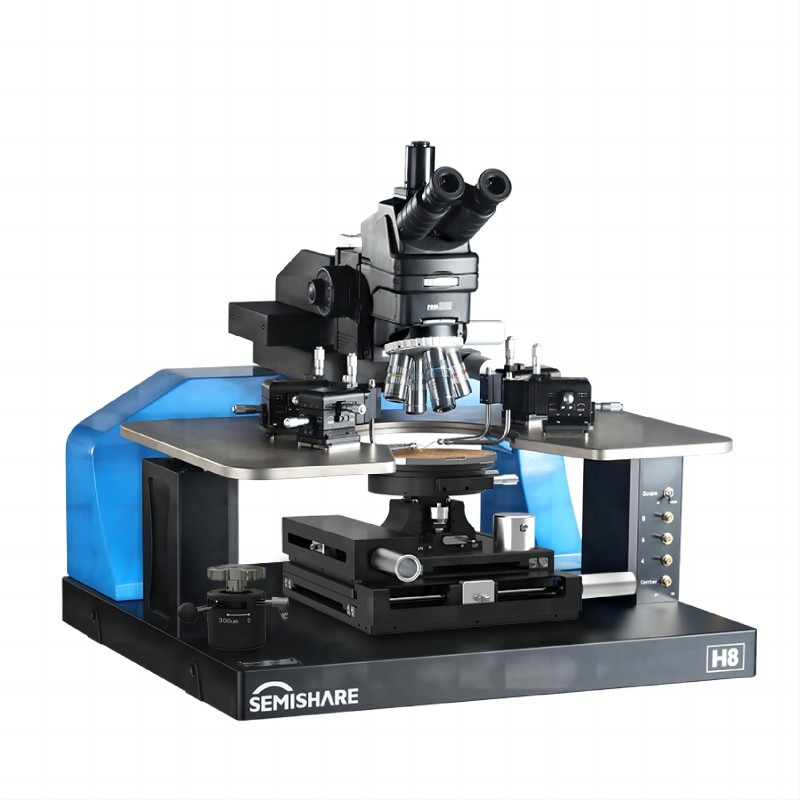

Зондовая станция серии H обладает превосходными механическими свойствами и функциями тестирования. Инновационная в отрасли технология chuck mobile удовлетворяет потребности клиентов в эффективном тестировании всей пластины. Это функция, которой не обладают ручные зондовые станции других марок. В то же время, основанная на модульной и открытой конструкции UPStartTM, серия H может использоваться с различными наборами для достижения более широкого спектра тестовых функций. Зондовая станция серии H 6″8″ 12″ очень подходит для разовых бюджетных закупок в научно-исследовательских лабораториях.
1. Множество дополнительных конфигураций реализуют более широкий спектр тестовых функций, включая различные патроны, иглодержатели, зонды, приспособления для микроскопа и другие опции; дополнительно: ударопрочная настольная система, защитный бокс.
2. Оснащенный металлографическим микроскопом, осуществляется тестирование электродной площадки толщиной более 1 мкм.Он может быть оснащен лазером для анализа неисправностей ТВС / лазерной резки.
3. Инновационная в отрасли технология перемещения патрона с воздушным управлением Chuck Air bearing moveTM позволяет быстро извлекать патрон, что удобно для быстрой замены образца и поиска мобильной матрицы, а также эффективно удовлетворяет потребности некоторых клиентов в тестировании всей пластины.
4. Трехступенчатая подъемная платформа иглодержателя обеспечивает точное и быстрое позиционирование пластин и предотвращает случайное повреждение пластин и зондов.
5. Патрон можно поднимать и опускать для регулировки, что удобно для быстрого отделения образца от зонда.
Технические параметры
Зондовая станция серии H обладает превосходными механическими свойствами и функциями тестирования. Инновационная в отрасли технология chuck mobile удовлетворяет потребности клиентов в эффективном тестировании всей пластины. Это функция, которой не обладают ручные зондовые станции других марок. В то же время, основанная на модульной и открытой конструкции UPStartTM, серия H может использоваться с различными наборами для достижения более широкого спектра тестовых функций. Зондовая станция серии H 6″8″ 12″ очень подходит для разовых бюджетных закупок в научно-исследовательских лабораториях.
1. Множество дополнительных конфигураций реализуют более широкий спектр тестовых функций, включая различные патроны, иглодержатели, зонды, приспособления для микроскопа и другие опции; дополнительно: ударопрочная настольная система, защитный бокс.
2. Оснащенный металлографическим микроскопом, осуществляется тестирование электродной площадки толщиной более 1 мкм.Он может быть оснащен лазером для анализа неисправностей ТВС / лазерной резки.
3. Инновационная в отрасли технология перемещения патрона с воздушным управлением Chuck Air bearing moveTM позволяет быстро извлекать патрон, что удобно для быстрой замены образца и поиска мобильной матрицы, а также эффективно удовлетворяет потребности некоторых клиентов в тестировании всей пластины.
4. Трехступенчатая подъемная платформа иглодержателя обеспечивает точное и быстрое позиционирование пластин и предотвращает случайное повреждение пластин и зондов.
5. Патрон можно поднимать и опускать для регулировки, что удобно для быстрого отделения образца от зонда.
Технические параметры
| Модель | H6 | H8 | H12 | |
| Форма (Д*Ш*В/мм) | 756*759*800 | 756*759*800 | 1046*987*828 | |
| Приблизительный вес (КГ) | Примерно 260 kg | Примерно 280 kg | Примерно 300 kg | |
| Потребляемая мощность | 220VC,50~60Hz | |||
| Нормальная температура патрона стандартная | Материал патрона | 6″ | 8″ | 12″ |
| Способ фиксации образца | Кольцевая вакуумная адсорбция (настраиваемая пористая адсорбция) | |||
| Испытание задним электродом | Да, электрически независимый выступ ступени отбора проб | |||
| Материал патрона | Нержавеющая сталь 316# (опционально латунь с никелированным ИЛИ позолоченным покрытием) | |||
| Платформа для перемещения патрона | Theta Stroke(Тета патрон) | поворот на 360° (грубая регулировка); | ||
| диапазон точной настройки ±8°, точность точной настройки 0,002° | ||||
| Подъем патрона | Зажимной патрон можно быстро поднимать вверх и вниз на 5 мм, | |||
| точный патрон подъема 6 мм, точность 1 мкм | ||||
| Патрон X-Y | 160*160mm | 210*210mm | 310*310mm | |
| Точность перемещения | < 1.0 µm (~1 mm/rev) | |||
| Быстрое извлечение патрона | / | |||
| Способ управления | Привод с маленькой ручкой | |||
| Платформа для держателя зонда | Размеры (Д*Ш) | 510mm*740mm | 510mm*740mm | 580mm*1030mm |
| Расстояние от патрона до платформы | 8 мм (верхняя поверхность патрона и | |||
| нижняя поверхность платформы держателя зонда) | ||||
| Максимальное количество | Вмещает до 8 иглодержателей | |||
| Подъем платформы | 3-ступенчатый подъем: разделение (300 мкм), загрузка патрона (5 мм), непрерывный подъем (0-40 мм) | |||
| Способ позиционирования | Магнитная адсорбция или вакуумная адсорбция | |||
| Оптические характеристики | Оптические характеристики | Стандартный металлургический микроскоп PSM-1000 / опционально | ||
| (Металлургический микроскоп GX-6, вид изнутри, видео) | ||||
| Технические характеристики объектива | 20-2000X | |||
| Увеличение | 3 варианта CCD: 200 Вт (цифровой) / 500 Вт (цифровой) / 650 Вт (цифровой) | |||
| Пиксели CCD | Патрон перемещения оси 50,8 мм, регулировка коаксиальной ручки, | |||
| точность точной настройки более 1 мкм | ||||
| Управление движением | Диапазон перемещения стола панорамирования микроскопа 2 дюйма XY | |||
| Перемещение микроскопа | 1μm | |||
| Технические характеристики зонда | Патрон X-Y-Z | 12mm-12mm-12mm | ||
| Механическая точность | 10μm/2μm/0.7μm | |||
| Точность утечки | коаксиальность 1pA/V @25℃；трёхосность 100fA/V @25℃; трёхосность 10pA@3kv @25°C， | |||
| Условия испытания: сухая среда для заземляющего экрана | ||||
| (точка росы в воздухе ниже -40°C) | ||||
| Форма интерфейса | Условия испытания: сухая среда для заземляющего экрана | |||
| (точка росы в воздухе ниже -40°C) | ||||
| Испытательное устройство | Тестирование диодов и транзисторов на уровне пластин | ▲ | Тестовое приложение | Постоянный ток/（IV、CV、P-IV）тесты | ▲ | |
| Проверка устройства питания (IGBT, MOSFET) | ▲ | Испытание на низкий ток (уровень 100fA) | ▲ | |||
| Тестирование MEMS-устройств | ▲ | 1/f испытание на шум | ▲ | |||
| LD (VSCEL) PD, испытание светодиодного фотоэлектрического устройства | ▲ | ▲ | ||||
| Тестирование компонентов печатной платы | ▲ | Тестирование с анализом отказов | ▲ | |||
| Тест LCD-TFT | ▲ | Испытание на надежность и старение WLR | ▲ | |||
| Проверка запоминающего устройства (тест на быстрый импульс) | ▲ | Радиочастота RF | Радиочастотный тест до 67 ГГц | ▲ | ||
| Устройство для тестирования двумерных материалов | ▲ | Тест на ммВт/суб-ТГц | ● | |||
| Радиочастотное устройство | ▲ | Испытание на ТГц и тягу под нагрузкой | ● | |||
| 硅光Испытание кремниевого оптического устройства | ◯ | Испытание кремниевой фотоники/оптрона | ◯ | |||
| Испытание на высокую мощность/большой ток/высокое напряжение | ▲ | |||||
| Испытание при низкой температуре | ◯ | |||||
| Испытание в условиях сверхвысокого вакуума и сверхнизкой температуры | ◯ | |||||
| ▲ Рекомендуется поддержка，◐ Не рекомендуется поддерживать， ◯ Не поддерживается N/A | ||||||
| Модель | Цена |

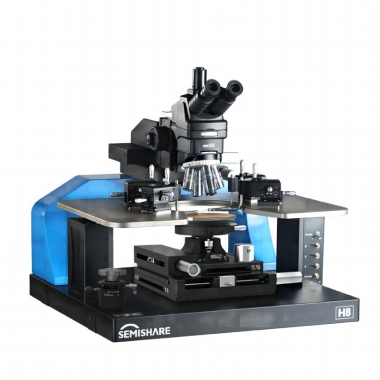

| Встроенная ручная зондовая станция серии H | По запросу |
