Спектральный эллипсометр ME-Mapping

Спектральный эллипсометр серии Mapping - это полностью автоматический высокоточный спектральный эллипсометр для составления карт и измерений, который использует передовые инновационные технологии в отрасли и оснащен полностью автоматическим механизмом перемещения карты. Благодаря измерению эллипсоидальных параметров, коэффициента пропускания/отражения и других параметров быстро осуществляется настройка толщины пленки и оптических параметров пленочной подложки. Графическая характеристика измерений.

Общий обзор

ME - Mappingspectral ellipsometer - это настраиваемый спектральный эллипсометр для картографических измерений, который использует передовые инновационные технологии в отрасли и оснащен полностью автоматическим модулем картографических измерений. Благодаря измерению эллипсоидальных параметров, коэффициента пропускания / отражения и других параметров можно быстро определить полную толщину пленки подложки и оптической пленки. Настройка параметров, графическая характеристика измерений и анализ.

Полноразмерное эллипсоидальное линеаризованное измерительное решение;

Поддержка разработки продукта и настройки функциональных модулей, чертежей и измерений в один клик;

Настройте модуль отображения для настройки возможностей многоточечного позиционирования и измерения всей подложки;

Богатая база данных и библиотека моделей геометрических структур для обеспечения широких возможностей анализа данных

Характеристики

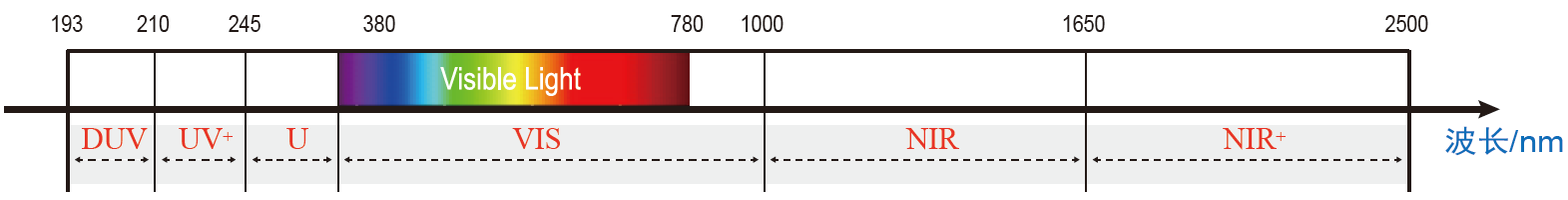

При использовании составного источника света из дейтериевой лампы и галогенной лампы спектр охватывает ультрафиолетовый и ближний инфракрасный диапазон (193-2500 нм);

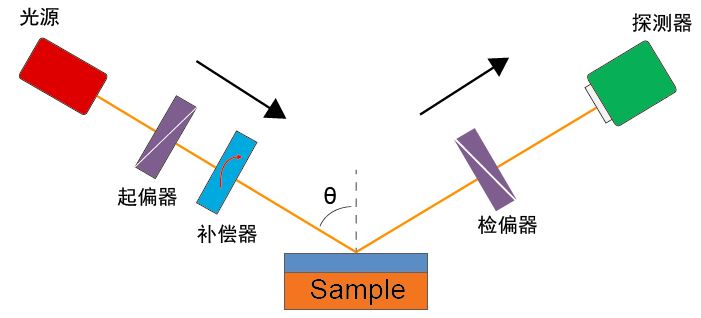

Конфигурация PCRSA для обеспечения высокоскоростной регистрации спектральных данных Psi/Delta;

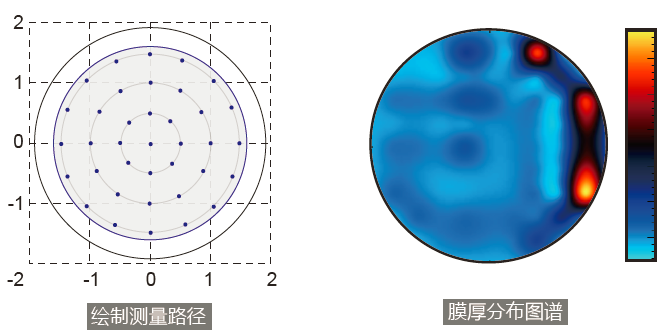

Позволяет настраивать многоточечное автоматическое позиционирование и измерение всех подложек, а также предоставляет полный отчет об определении толщины пленки и анализе;

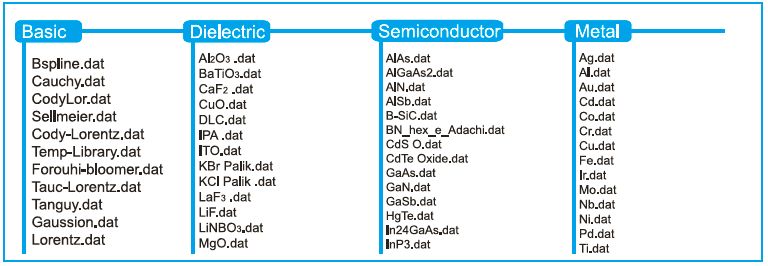

Сотни баз данных материалов и множество библиотек алгоритмических моделей охватывают большинство современных фотоэлектрических материалов;

Применение

ME-Mapping широко используется в OLED, светодиодных, фотоэлектрических системах, интегральных схемах и других промышленных приложениях для достижения быстрого измерения и характеристики толщины пленки большого размера на всю подложку, оптической постоянной и распределения толщины пленки.

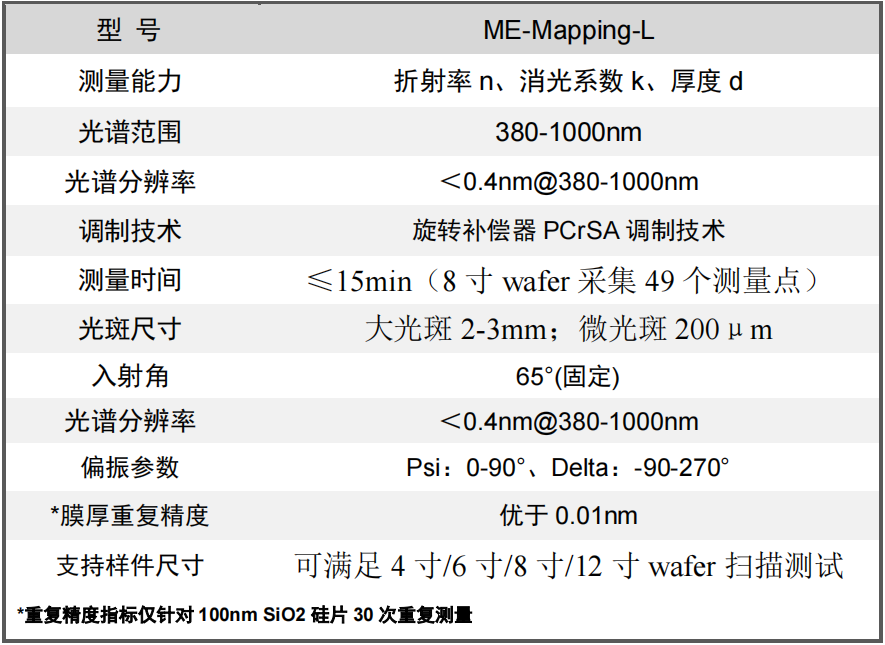

Технические характеристики
