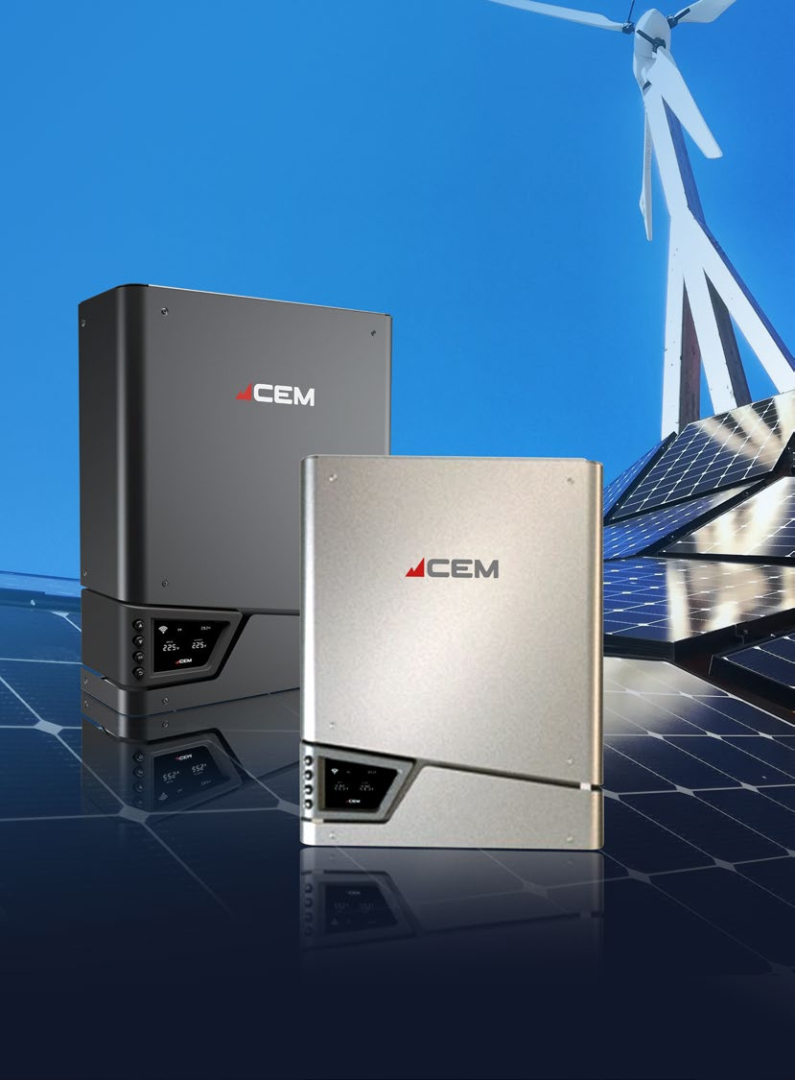

Сетевой фотоэлектрический инвертор
10/13,5 кВт | однофазный | 3 MPPTs
Приложение
Характеристики
Однофазные инверторы HPW-5000/ HPW10K мощностью 10/13,5 кВт с 3 MPPT для сложных крыш – это универсальное решение для удовлетворения растущих потребностей рынка жилой недвижимости. Он является лидером среди конкурентов по перегрузке постоянным током, обеспечивая до 200%-ную и до 110%-ную перегрузку переменным током. При пусковом напряжении всего в 80 В устройства серии MS способны вырабатывать электроэнергию быстрее, чем аналогичные устройства, обеспечивая высокий КПД в 97,7%. Максимальный потребляемый ток достигает 16 А на цепь. MS также поставляется со встроенной защитой от дугового замыкания (AFCI) и имеет небольшой вес для удобства установки.
Спецификация
|
Модель |
HPW-5000P |
HPW-10KP |
|
Входные параметры |
||
|
Максимальная потребляемая мощность (Вт) |
10000 |
13500 |
|
Максимальное входное напряжение (В) |
600 |
600 |
|
Диапазон рабочих напряжений MPPT (В) |
от 80 до 550 |
от 80 до 550 |
|
Пусковое напряжение |
80 |
80 |
|
Номинальное входное напряжение (В) |
360 |
360 |
|
Максимальный входной ток на MPPT (A) |
16 |
16 |
|
Максимальный ток короткого замыкания на MPPT (A) |
20 |
20 |
|
Количество MPP-трекеров |
3 |
3 |
|
Количество строк на MPPT |
1 |
1 |
|
Выходные параметры |
||
|
Номинальная выходная мощность (Вт) |
5000 |
10000 |
|
Номинальная потребляемая мощность (ВА) |
5000 |
10000 |
|
Максимальная активная мощность переменного тока (Вт) |
5000 |
10000 |
|
Максимальная потребляемая мощность переменного тока (ВА) |
5000 |
10000 |
|
Номинальное выходное напряжение (В) |
220/230/240 |
220/230/240 |
|
Номинальная частота сети переменного тока (Гц) |
50/60 |
50/60 |
|
Максимальный выходной ток (А) |
25.0 |
45.5 |
|
Коэффициент мощности |
~ 1 (Регулируется от 0,8 опережающего до 0,8 запаздывающего) |
|
|
Максимальное полное гармоническое искажение |
<3% |
<3% |
|
Эффективность |
||
|
Максимальный КПД |
97.7% |
97.7% |
|
Защита |
||
|
Определение сопротивления фотоэлектрической изоляции |
Встроено |
|
|
Контроль остаточного тока |
Встроено |
|
|
Защита от обратной полярности фотоэлектрических элементов |
Встроено |
|
|
Защита от образования островков |
Встроено |
|
|
Защита от перегрузки по току переменного тока |
Встроено |
|
|
Защита от короткого замыкания переменного тока |
Встроено |
|
|
Защита от перенапряжения переменного тока |
Встроено |
|
|
Выключатель постоянного тока |
Опционально |
|
|
Защита от перенапряжения постоянного тока |
Тип II |
|
|
Защита от перенапряжения переменного тока |
Тип III (опция) |
|
|
AFCI |
Опционально |
|
|
Дистанционное выключение |
Опционально |
|
|
Общие данные |
||
|
Диапазон рабочих температур (°C) |
от -25 до 60 |
|
|
Относительная влажность |
от 0 до 100% |
|
|
Максимальная рабочая высота (м) |
3000 |
|
|
Способ охлаждения |
Естественная конвекция |
|
|
Дисплей |
Светодиодный, ЖК-дисплей |
|
|
Связь |
Wi-Fi, RS485, 4G, 2G или LAN |
|
|
Вес (кг) |
13.0 |
13.0 |
|
Размер (Ш*Г*В , мм) |
420 × 520 × 180 |
|
|
Уровень шума (дБ) |
<25 |
|
|
Топология |
Неизолированный |
|
|
Автономное потребление в ночное время (Вт) |
<1 |
|
|
Степень защиты от проникновения |
IP65 |
|
|
Разъем постоянного тока |
MC4 |
|
|
Разъем переменного тока |
Разъем Plug and play |
|
